Проектирование зданий и инженерных сооружений в сейсмоопасных районах требует особого внимания к оценке их сейсмостойкости. Целью таких расчетов является обеспечение устойчивости, прочности и безопасности конструкций при возможных землетрясениях. В соответствии с СП 14.13330.2018, при проектировании следует учитывать два уровня сейсмического воздействия: расчетное и контрольное землетрясение.
Уровни сейсмического воздействия
1. Расчетное землетрясение (РЗ)
Расчетное землетрясение соответствует ожидаемому сейсмическому воздействию, с которым объект может столкнуться в течение срока своей службы. Этот уровень землетрясения используется для основного проектного расчета. При этом здание должно:
Расчетное землетрясение соответствует ожидаемому сейсмическому воздействию, с которым объект может столкнуться в течение срока своей службы. Этот уровень землетрясения используется для основного проектного расчета. При этом здание должно:
• Не разрушаться.
• Сохранять несущую способность.
• Обеспечивать безопасность эвакуации людей.
• Допускать ремонтопригодность конструкции после землетрясения.
Расчет ведется с учетом коэффициентов динамичности, форм колебаний и возможного демпфирования. В большинстве случаев применяется линейно-спектральный метод.
2. Контрольное землетрясение (КЗ)
Контрольное землетрясение — это редкое, но потенциально возможное сильное землетрясение, которое может произойти с низкой вероятностью в течение срока службы объекта. Оно учитывается при проектировании объектов повышенного уровня ответственности — например, зданий класса КС-3, ядерных установок, опасных производственных объектов, больниц, мостов и др.
При КЗ конструкция должна сохранять целостность и предотвращать прогрессирующее разрушение, даже если после события потребуется восстановление или полная замена здания. Это ключевой элемент в обеспечении жизнестойкости инфраструктуры при экстремальных природных воздействиях.
• Сохранять несущую способность.
• Обеспечивать безопасность эвакуации людей.
• Допускать ремонтопригодность конструкции после землетрясения.
Расчет ведется с учетом коэффициентов динамичности, форм колебаний и возможного демпфирования. В большинстве случаев применяется линейно-спектральный метод.
2. Контрольное землетрясение (КЗ)
Контрольное землетрясение — это редкое, но потенциально возможное сильное землетрясение, которое может произойти с низкой вероятностью в течение срока службы объекта. Оно учитывается при проектировании объектов повышенного уровня ответственности — например, зданий класса КС-3, ядерных установок, опасных производственных объектов, больниц, мостов и др.
При КЗ конструкция должна сохранять целостность и предотвращать прогрессирующее разрушение, даже если после события потребуется восстановление или полная замена здания. Это ключевой элемент в обеспечении жизнестойкости инфраструктуры при экстремальных природных воздействиях.
Для каких зданий выполняют расчет на контрольное землетрясение
В соответствии с СП 14.13330.2018 расчету на контрольное землетрясение подлежат:
• объекты, отнесенные к особо опасным и технически сложным;
• объекты жизнеобеспечения городов и населенных пунктов;
• монументальные здания и сооружения;
• правительственные здания;
• здания служб МЧС и полиции;
• системы энергоснабжения, водоснабжения;
• здания центральных государственных музеев, архивов, органов управления, хранилищ национальных и культурных ценностей, зрелищные объекты;
• учреждения здравоохранения и торговые предприятия с массовым нахождением людей;
• сооружения пролетом более 60 метров;
• жилые, общественные и административные здания и сооружения высотой более 75 метров;
• здания образовательных организаций, лечебно-профилактических медицинских организаций со стационаром;
• другие здания и сооружения, разрушения которых могут привести к тяжелым экономическим, социальным и экологическим последствиям.
Что проверяется при расчете
Целью расчета является подтверждение общей устойчивости, неизменяемости, однородности конструкций здания, способности конструкции к перераспределению внешнего сейсмического воздействия за счет формирования пластических шарниров и иных нелинейных эффектов.
• Динамический расчет.
• Учет нелинейной работы материалов (пластическая деформация, образование трещин).
• Анализ перемещений, усилий и предельных состояний несущих элементов.
• Проверка конструктивных решений на предмет обеспечения сейсмостойкости.
Методы задания нагружающего воздействия

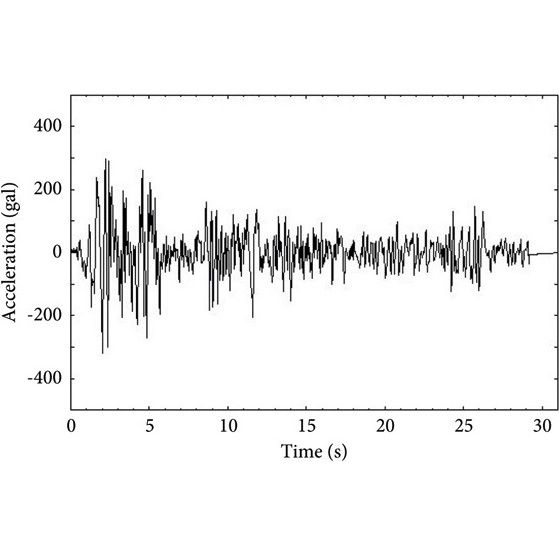

При поверочном расчете на контрольное землетрясение расчет проводится во временной области с использованием трехкомпонентных акселерограмм (зависимостей движения ускорения основания от времени по каждой из трех пространственных координат).
В одной и той же сейсмической зоне законы колебаний грунта, наблюдаемые при разных землетрясениях, могут быть различными, так как зависят от множества факторов. Поэтому полное описание сейсмологической обстановки на рассматриваемой площадке требует учета не одного закона, а их ансамбля, соответствующего различным возможным реализациям землетрясения.

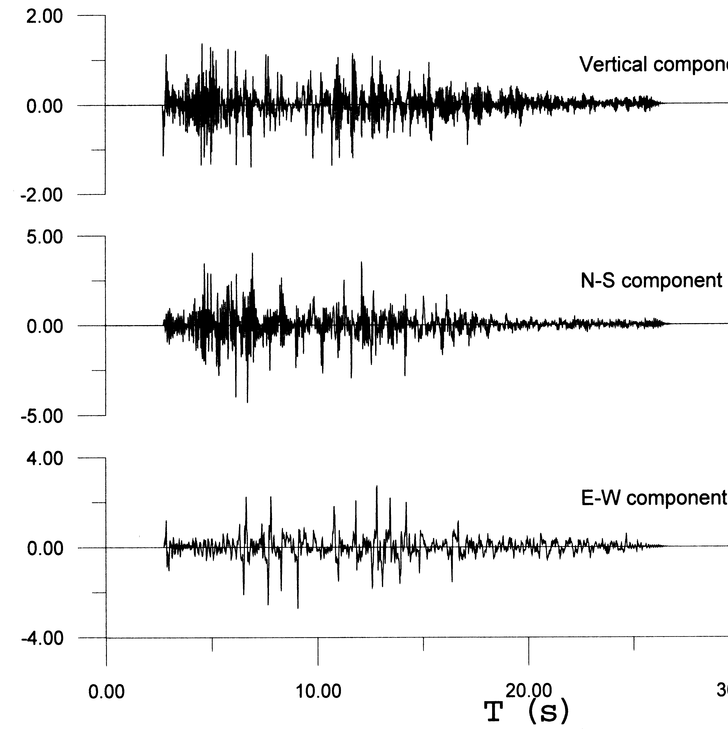

Три компоненты акселерограммы, используемые при динамическом расчете, должны быть различными и взаимно статически независимыми, иначе при расчетах с одновременным их использованием результаты будут получаться с погрешностью (чаще в сторону завышения сейсмических нагрузок).
Три компоненты акселерограммы, используемые при динамическом расчете, должны быть различными и взаимно статически независимыми, иначе при расчетах с одновременным их использованием результаты будут получаться с погрешностью (чаще в сторону завышения сейсмических нагрузок).
Кроме этого, акселерограммы должны быть сбалансированными, то есть скорость движения основания после воздействия землетрясения должна равняться нулю.
Учет нелинейных эффектов
При расчете зданий и сооружений на контрольное землетрясение недостаточно ограничиваться только линейными моделями. В условиях экстремальных сейсмических воздействий поведение конструкции выходит за пределы упругости: материалы начинают переходить в пластическое состояние, происходит перераспределение усилий, а часть элементов может терять несущую способность.
Учет нелинейностей — критически важен, потому что:
• Контрольное землетрясение предполагает повреждения, а не только упругую работу конструкции. Без учета пластичности нельзя достоверно предсказать, как поведет себя здание при превышении упругих пределов.
• Игнорирование пластических деформаций занижает перемещения и завышает напряжения, что может привести к неверным инженерным решениям.
• Контрольное землетрясение предполагает повреждения, а не только упругую работу конструкции. Без учета пластичности нельзя достоверно предсказать, как поведет себя здание при превышении упругих пределов.
• Игнорирование пластических деформаций занижает перемещения и завышает напряжения, что может привести к неверным инженерным решениям.
• Пластическая работа конструкции — это один из основных ресурсов энергорассеивания, то есть способности здания гасить энергию сейсмического воздействия за счет локальных деформаций, а не разрушения.
• В реальности обрушение начинается с образования пластических шарниров, потери устойчивости отдельных элементов или их сечений. Линейный расчет такие эффекты не учитывает.
• В реальности обрушение начинается с образования пластических шарниров, потери устойчивости отдельных элементов или их сечений. Линейный расчет такие эффекты не учитывает.
Нелинейный расчет включает в себя:

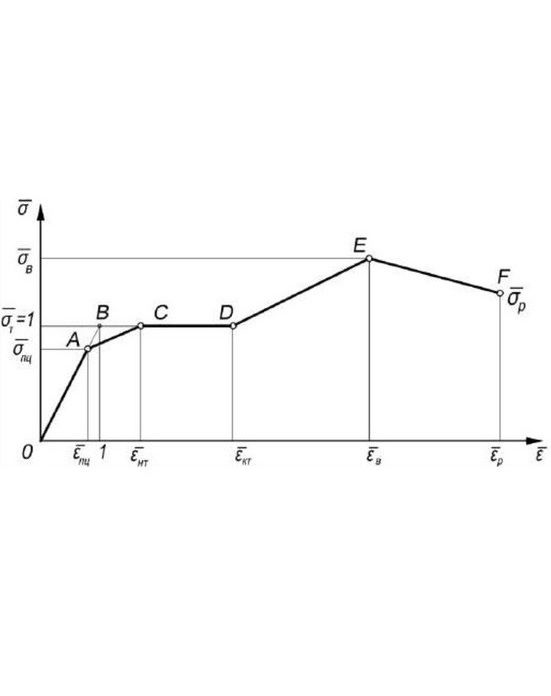

• Материальную нелинейность — моделирование пластического поведения бетона, стали и других материалов.
• Геометрическую нелинейность — учет больших перемещений, поворотов, потери устойчивости и перераспределения усилий.
• Контактную нелинейность — поведение сопрягаемых элементов, например, трение, отрыв, зазоры в соединениях.
• Материальную нелинейность — моделирование пластического поведения бетона, стали и других материалов.
• Геометрическую нелинейность — учет больших перемещений, поворотов, потери устойчивости и перераспределения усилий.
• Контактную нелинейность — поведение сопрягаемых элементов, например, трение, отрыв, зазоры в соединениях.
Учет демпфирования
Демпфирование — это способность конструкции рассеивать энергию колебаний. В условиях землетрясения, когда здание подвергается циклическим и часто резонансным воздействиям, именно демпфирующие свойства конструкции играют ключевую роль в снижении амплитуды перемещений и усилий.
Учет демпфирования:
Учет демпфирования:
• Снижает амплитуду колебаний, особенно вблизи резонансных частот.
• Уменьшает уровень внутренних сил в элементах конструкции.
• Повышает устойчивость и живучесть здания в условиях многократных импульсов сейсмического воздействия.
Без учета демпфирования расчет может давать избыточно завышенные перемещения, ускорения и напряжения, особенно в системах с высокой гибкостью (например, в высотных зданиях или конструкциях с мягким первым этажом).
• Уменьшает уровень внутренних сил в элементах конструкции.
• Повышает устойчивость и живучесть здания в условиях многократных импульсов сейсмического воздействия.
Без учета демпфирования расчет может давать избыточно завышенные перемещения, ускорения и напряжения, особенно в системах с высокой гибкостью (например, в высотных зданиях или конструкциях с мягким первым этажом).
В инженерной практике применяются несколько моделей демпфирования:

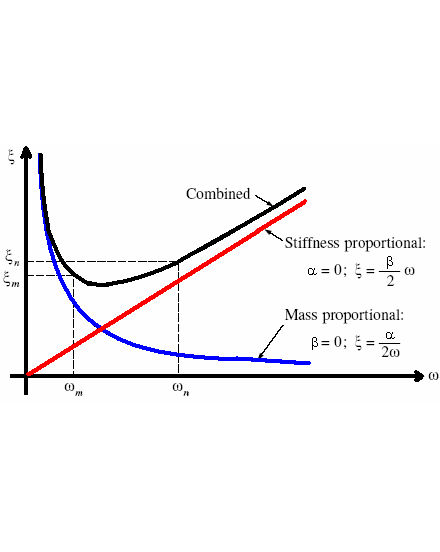

• Пропорциональное демпфирование Релея (Rayleigh damping) — наиболее распространенный подход, основанный на комбинации масс и жесткости.
• Коэффициент вязкого демпфирования — описывает энергорассеяние в элементах как линейную зависимость между скоростью и усилием.
• Модель гистеретического демпфирования — более реалистичная для учета пластических деформаций, особенно в нелинейных расчетах.
• Специальные демпфирующие устройства — например, вязкостные демпферы, маятниковые подвески, фрикционные связи, которые задаются в модели явно.
• Пропорциональное демпфирование Релея (Rayleigh damping) — наиболее распространенный подход, основанный на комбинации масс и жесткости.
• Коэффициент вязкого демпфирования — описывает энергорассеяние в элементах как линейную зависимость между скоростью и усилием.
• Модель гистеретического демпфирования — более реалистичная для учета пластических деформаций, особенно в нелинейных расчетах.
• Специальные демпфирующие устройства — например, вязкостные демпферы, маятниковые подвески, фрикционные связи, которые задаются в модели явно.
Заключение
Расчет зданий и сооружений на контрольное землетрясение — это не просто формальное выполнение нормативных требований, а ключевой элемент обеспечения сейсмобезопасности объектов, особенно тех, от которых зависит жизнь и здоровье людей, безопасность окружающей среды и стабильность инфраструктуры.
Учет пластичности, нелинейного поведения, демпфирования и других факторов позволяет получить реалистичную оценку поведения конструкции в экстремальных условиях, выявить слабые места и заранее принять инженерные решения, которые предотвращают катастрофу.
Наша команда специализируется на инженерных расчетах любой сложности: от анализа простых каркасных зданий до сейсмостойкого обоснования оборудования атомных станций. Мы работаем по действующим нормам, применяем современные расчетные методики и находим индивидуальные решения для каждого объекта.
Учет пластичности, нелинейного поведения, демпфирования и других факторов позволяет получить реалистичную оценку поведения конструкции в экстремальных условиях, выявить слабые места и заранее принять инженерные решения, которые предотвращают катастрофу.
Наша команда специализируется на инженерных расчетах любой сложности: от анализа простых каркасных зданий до сейсмостойкого обоснования оборудования атомных станций. Мы работаем по действующим нормам, применяем современные расчетные методики и находим индивидуальные решения для каждого объекта.
Список использованных источников1. Бирбраер А.Н. Расчет конструкции на сейсмостойкость. - СПб.: Наука, 1998.2. Бирбраер А.Н. Экстремальные воздействия на сооружения / А. Н. Бирбраер, А. Ю. Роледер. – СПб. : Изд-во Политехн. ун-та, 2009.3. СП 14.13330.2018 Строительство в сейсмических районах.4. ПНАЭ Г-7-002-86. Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок.5. НП-031-01. Нормы проектирования сейсмостойких атомных станций.
