Проверка результатов МКЭ анализа
Проверка результатов МКЭ анализа

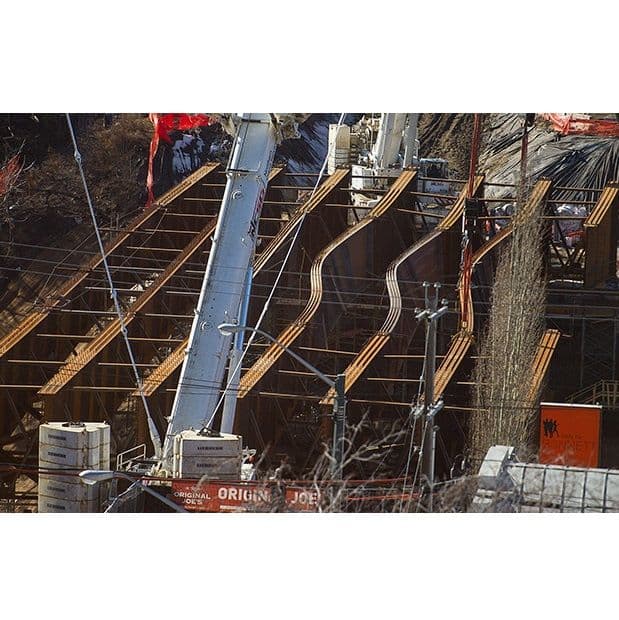

Что бы мы ни проектировали — жизнь все равно это проверит. Но лучше понять, есть ли у вашей конструкции шанс «выжить», еще до того, как случится серьезная ошибка.
Метод конечных элементов (МКЭ) — мощный инструмент. Но его результаты нужно обязательно проверять, особенно если вы не решаете учебную задачу с заранее известным ответом. Без этого можно легко поверить в неверные данные.
Простой и понятный алгоритм, который помогает выявлять ошибки и не попадать в ловушки МКЭ.
Простой и понятный алгоритм, который помогает выявлять ошибки и не попадать в ловушки МКЭ.
1. Проверьте форму деформации
Почему это важно:
Форма деформации показывает, работает ли модель как задумано. Это быстрый и наглядный способ заметить ошибки в условиях задачи.
Что делать:
• Не обращайте внимания на абсолютные значения — важна именно форма.
• Увеличьте масштаб отображения, если модель почти не деформируется.
• Визуально оцените: выглядит ли поведение модели логичным.
Форма деформации показывает, работает ли модель как задумано. Это быстрый и наглядный способ заметить ошибки в условиях задачи.
Что делать:
• Не обращайте внимания на абсолютные значения — важна именно форма.
• Увеличьте масштаб отображения, если модель почти не деформируется.
• Визуально оцените: выглядит ли поведение модели логичным.
2. Проверьте значения деформаций
Программа часто автоматически масштабирует деформации. То, что вы видите на экране может не быть настоящей картиной.
Проверьте:
• Установите масштаб деформации 1,0.
• Сравните результат с ожидаемым поведением.
• Если модель не деформируется вообще, хотя должна — ищите ошибку в условиях или жесткостях.
Проверьте:
• Установите масштаб деформации 1,0.
• Сравните результат с ожидаемым поведением.
• Если модель не деформируется вообще, хотя должна — ищите ошибку в условиях или жесткостях.
Проверьте реактивные силы
Важные моменты:
• Проверка опор и упрощений
Если, например, вы задали опору по всей нижней поверхности, а в ней появилась растягивающая реакция — это ошибка. Такая сила там невозможна (разве что объект приклеен к основанию).
• Баланс нагрузок и реакций
Суммарные приложенные силы должны равняться сумме реакций. Если баланс не соблюден — где-то ошибка.
• "Мягкие пружины"
Их используют для стабилизации расчета, но:
Реакции в таких местах должны быть минимальны.
Если нет — возможно, модель нестабильна или пружины слишком жесткие.
• Альтернативные граничные условия
Не знаете, какие граничные условия выбрать? Смоделируйте оба варианта и сравните деформации — это поможет выбрать более реалистичный сценарий.
• Проверка опор и упрощений
Если, например, вы задали опору по всей нижней поверхности, а в ней появилась растягивающая реакция — это ошибка. Такая сила там невозможна (разве что объект приклеен к основанию).
• Баланс нагрузок и реакций
Суммарные приложенные силы должны равняться сумме реакций. Если баланс не соблюден — где-то ошибка.
• "Мягкие пружины"
Их используют для стабилизации расчета, но:
Реакции в таких местах должны быть минимальны.
Если нет — возможно, модель нестабильна или пружины слишком жесткие.
• Альтернативные граничные условия
Не знаете, какие граничные условия выбрать? Смоделируйте оба варианта и сравните деформации — это поможет выбрать более реалистичный сценарий.
4. Оцените напряжения
Не спешите проверять прочность — сначала убедитесь, что напряжения вообще имеют смысл.
Советы:

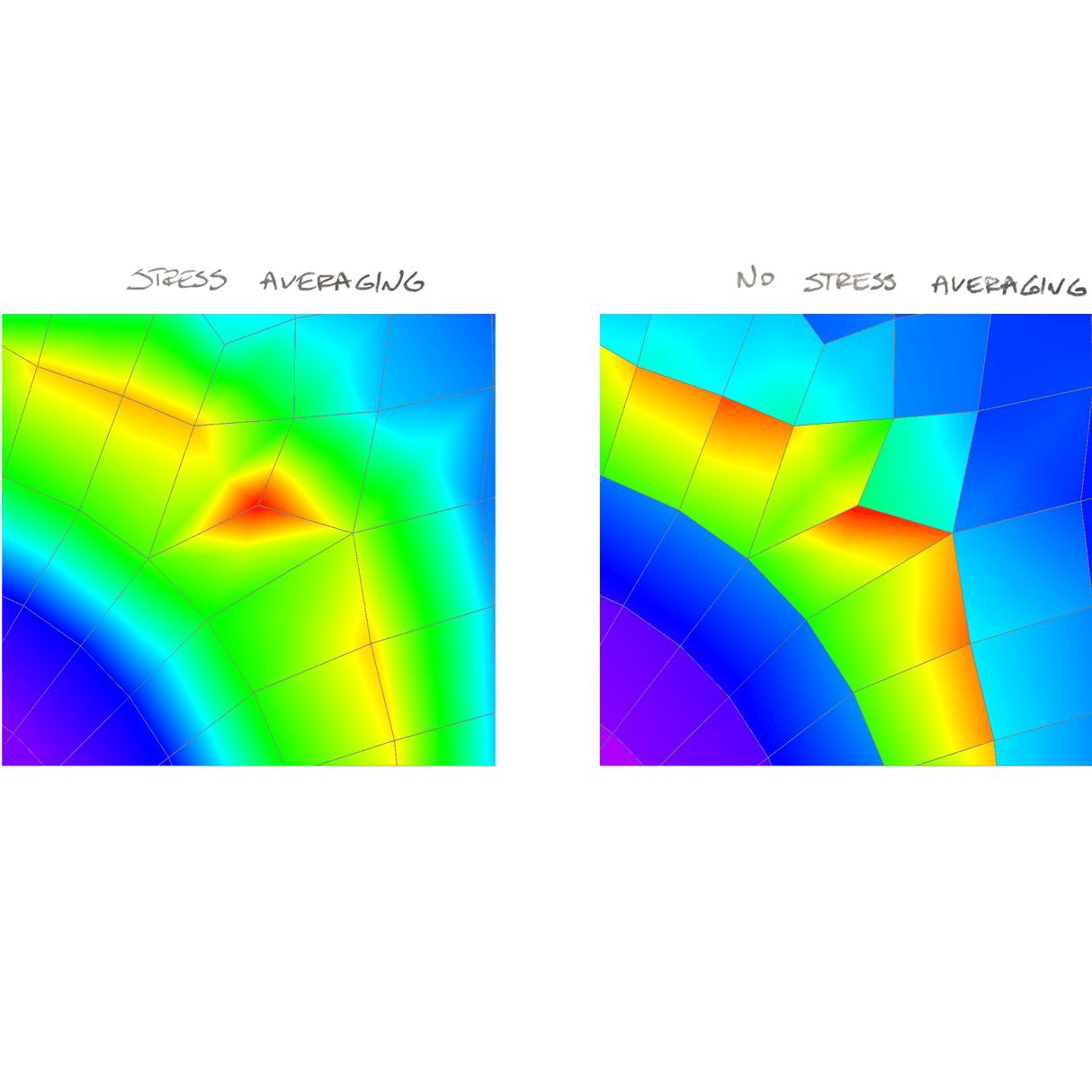

• Отключите усреднение напряжений в настройках визуализации.
• Посмотрите, нет ли резких скачков напряжений между соседними элементами.
• Если скачки есть — уплотните сетку в этом участке.
• Разберитесь с режимами отображения напряжений — они сильно влияют на восприятие.
Советы:
• Отключите усреднение напряжений в настройках визуализации.
• Посмотрите, нет ли резких скачков напряжений между соседними элементами.
• Если скачки есть — уплотните сетку в этом участке.
• Разберитесь с режимами отображения напряжений — они сильно влияют на восприятие.
5. Выполните аналитический расчет
Это несложно — выполните грубую оценку усилий или прогиба в ключевых точках. Это:
• Сразу покажет, если МКЭ показывает ложные результаты.
• Даст интуитивное понимание поведения конструкции.
• Укрепит уверенность в расчетной модели.
• Сразу покажет, если МКЭ показывает ложные результаты.
• Даст интуитивное понимание поведения конструкции.
• Укрепит уверенность в расчетной модели.
Список использованных источников1. Бате К, Вилсон Е. Численные метода анализа и метод конечных элементов - М.: Стройиздат, 1982.
2. ГОСТ Р 57700.10-2018. Численное моделирование физических процессов. Определение напряженно-деформированного состояния. Верификация и валидация численных моделей сложных элементов конструкций в упругой области.
2. ГОСТ Р 57700.10-2018. Численное моделирование физических процессов. Определение напряженно-деформированного состояния. Верификация и валидация численных моделей сложных элементов конструкций в упругой области.
