Современное оборудование в промышленности, энергетике и особенно на объектах атомной отрасли подвержено воздействию различных вибрационных нагрузок. Эти воздействия могут возникать как в штатных режимах (работа насосов, турбин, вентиляторов), так и в аварийных или транспортных ситуациях. Чтобы гарантировать надежную и безопасную эксплуатацию оборудования, необходимо проводить испытания на вибростойкость и вибропрочность. Такие испытания позволяют выявить слабые места конструкции, оценить поведение при длительных циклических нагрузках и предотвратить разрушения, которые могут привести к дорогостоящим сбоям или даже авариям.

Что такое вибростойкость и вибропрочность?

• Вибростойкость — способность конструкции сохранять работоспособность при воздействии вибрации.
• Вибропрочность — способность элемента или узла не разрушаться и не получать повреждений от циклических нагрузок вибрационного характера.

Для оборудования, используемого на атомных электростанциях, в промышленности, в транспорте и строительстве, эти характеристики критически важны. Часто именно вибрация становится причиной отказов, особенно в условиях длительной эксплуатации или при внешних воздействиях (например, сейсмические колебания, работа насосного или компрессорного оборудования, удары и резонансные явления).

Методы испытаний на вибростойкость и вибропрочность

Испытания проводятся как экспериментальными, так и расчетными методами.

1. Экспериментальные методы испытаний

На практике применяются следующие виды испытаний:

• Синусоидальные вибрационные испытания

Проводятся на вибростендах. Испытуемое изделие подвергается вибрации с изменяемыми частотой и амплитудой. Цель — выявить резонансные частоты, оценить деформации и поведение конструкции.

• Шумовые (рандомизированные) вибрационные испытания

Имитация реальных вибрационных нагрузок, таких как те, что возникают при транспортировке или при работе рядом с мощным оборудованием. Используются для анализа виброустойчивости в широком диапазоне частот.

• Испытания на долговечность (fatigue tests)

Многократное повторение вибрационных циклов с целью выявления усталостных повреждений.

• Шоковые (ударные) испытания

Моделируют кратковременные сильные воздействия, например, аварийные ситуации или сейсмические толчки.

Оборудование для испытаний:

• электродинамические вибростенды;
• акселерометры, датчики перемещений и усилий;
• системы сбора и анализа данных.

2. Расчетный метод (моделирование)

Расчетный подход особенно востребован на стадии проектирования, модернизации и оценки остаточного ресурса.

Мы выполняем инженерные расчеты на вибропрочность и вибростойкость по следующим методикам:

• Спектральный метод — позволяет определить реакцию конструкции на широкополосные случайные вибрации.
• Метод модального анализа — определение собственных частот и форм колебаний конструкции.
• Гармонический анализ — оценка отклика конструкции на периодические воздействия.
• Транзиентный анализ (временной отклик) — анализ поведения при импульсных или сейсмических воздействиях.
• Усталостный анализ — расчет ресурса при циклическом воздействии вибраций.

Преимущества расчетного метода

• Безопасность и экономия: не нужно создавать дорогие прототипы для всех сценариев испытаний.
• Возможность анализа до начала производства: оценка вибропрочности еще на этапе проекта.
• Широкий диапазон условий: моделирование экстремальных или редких событий.
• Точная настройка: позволяет выявить опасные резонансные частоты и устранить их на этапе проектирования.
• Повышение надежности: возможность оптимизировать конструкцию под реальные условия эксплуатации.

Заключение

Испытания на вибростойкость и вибропрочность — ключевой этап в обеспечении надежности оборудования, работающего в условиях вибрационных и динамических нагрузок. Они позволяют выявить потенциальные зоны отказов, повысить эксплуатационную устойчивость и гарантировать безопасность на протяжении всего срока службы конструкции. Среди доступных подходов расчетный метод занимает особое место — как наиболее оперативный, универсальный и экономически эффективный инструмент.

Если вы стремитесь минимизировать риски, сократить затраты на натурные испытания и получить точную оценку прочности уже на этапе проектирования — расчетный метод станет оптимальным решением.

Прогрессирующее обрушение — это разрушение конструкции, при котором выход из строя одного или нескольких несущих элементов приводит к цепной реакции, в результате чего разрушается значительная часть или все сооружение. Такой сценарий особенно опасен, поскольку начальная причина может быть незначительной — локальный дефект, авария, взрыв, сейсмическое воздействие или ошибка в эксплуатации.

Проблема прогрессирующего обрушения

Проблема прогрессирующего обрушения известна инженерам-конструкторам достаточно давно и связана с очень печальными событиями в истории, наиболее шокирующим из которых было обрушения башен «Всемирного Торгового Центра» в Нью-Йорке в результате террористической атаки 11 сентября 2001 года. Однако связанные с явлением прогрессирующего обрушения вопросы стали находить свое отражение в нормах проектирования по всему миру относительное недавно.

Почему это важно

В современных инженерных и строительных нормах расчет на прогрессирующее обрушение становится обязательным этапом проектирования для критически важных объектов:

• Атомные электростанции (АЭС).
• Промышленные и инфраструктурные сооружения.
• Здания с массовым пребыванием людей.
• Объекты повышенного уровня ответственности.

Анализ устойчивости к прогрессирующему обрушению позволяет значительно повысить безопасность конструкции, выявить уязвимые элементы и предотвратить катастрофические последствия.

Подходы к расчету

Для оценки устойчивости конструкций к прогрессирующему обрушению применяются несколько методологических подходов. Выбор зависит от типа объекта, уровня ответственности, нормативных требований и характера возможных повреждений.

1. Метод ключевого элемента (Key Element Method)

Этот метод предполагает выявление в конструкции элемента, разрушение которого может вызвать развитие прогрессирующего обрушения. Такой элемент считается критически важным, и для него проводится уточненный расчет: проверяется его способность выдерживать аномально высокие нагрузки, значительно превышающие нормативные (например, нагрузки от взрыва или удара).

Цель — обеспечить повышенную надежность ключевого элемента, чтобы исключить его разрушение как триггер всей аварии.

Используется, когда известно, какие элементы являются потенциально уязвимыми, и важно обеспечить их повышенную прочность.

2. Метод альтернативного пути передачи нагрузки (Alternate Load Path Method)

В этом подходе предполагается, что какой-либо элемент уже разрушен (например, колонна, балка, узел), и далее проверяется, может ли остальная часть конструкции перераспределить нагрузку по альтернативным путям без потери несущей способности и устойчивости.

По сути, это моделирование сценария потери элемента с целью убедиться, что конструкция не разрушится в результате перераспределения усилий.

Применяется, когда важно оценить общую резервную устойчивость конструкции, ее способность выдерживать отказ отдельных элементов.

3. Нелинейный динамический анализ

Это наиболее точный и ресурсоемкий метод. В расчетах учитываются:

• Пластические деформации.
• Инерционные эффекты.
• Ударные нагрузки.
• Последовательные повреждения.

Позволяет смоделировать реальное развитие аварийной ситуации во времени, включая цепную реакцию разрушений. Используется для анализа сложных сооружений, АЭС, стратегических объектов, где необходима высокая точность и учет всех деталей поведения конструкции при аварии.

Наши услуги

Наша команда выполняет профессиональные расчеты на прогрессирующее обрушение для строительных конструкций, металлоконструкций, оборудования АЭС и промышленных объектов. Мы используем современное программное обеспечение и следуем актуальным нормам (СП 385.1325800.2018 и др.).

Инженерный анализ — это основа безопасной и экономически эффективной эксплуатации оборудования, строительных конструкций и технологических систем. Особенно важно применять точные методы расчета в таких ответственных отраслях, как атомная энергетика, нефтехимия, машиностроение и строительство. Один из ключевых факторов, определяющих качество инженерного анализа, — это выбор программного обеспечения.

В этой статье мы расскажем о популярных и зарекомендовавших себя решениях: ANSYS, LS‑DYNA, ЗЕНИТ-95 и APM Structure3D (APM WinMachine).

ANSYS — промышленный стандарт мультифизического моделирования

ANSYS Mechanical — один из самых мощных и универсальных инструментов для конечно-элементного анализа (FEA). Программа позволяет решать широкий спектр задач:

• статический и динамический прочностной анализ;
• тепловые расчеты;
• расчеты гидрогазодинамики;
• анализ вибраций;
• анализ устойчивости;
• расчет контактных взаимодействий;
• сейсмический анализ с учетом спектров отклика.

ANSYS интегрируется с другими модулями, поддерживает нелинейности, пластичность, ползучесть и разрушение. Это идеальное решение для крупного промышленного проектирования, в том числе в атомной энергетике.

LS‑DYNA — лидер в расчетах высокоскоростных и аварийных процессов

LS‑DYNA применяется, когда необходим нелинейный динамический анализ с учетом сильных деформаций, разрушений, ударов и взрывов.

Сценарии применения:

• падения, столкновения и пробитие,
• анализ последствий сейсмических и аварийных нагрузок,
• моделирование технологических процессов (штамповка, литье).

Программа отлично справляется с задачами, где требуется высокая точность во времени и пространстве при моделировании разрушения конструкций.

ЗЕНИТ-95 — отечественная система для прочностного анализа оборудования

ЗЕНИТ-95 — специализированный российский программный комплекс, разработанный для расчета оборудования (в том числе — сосудов, трубопроводов, теплообменников) в соответствии с нормативами ПНАЭ, ГОСТ, РД и другими отраслевыми стандартами.

Преимущества:

• акцент на соответствие российским и отраслевым нормам,
• удобные шаблоны расчета и автоматизация типовых задач,
• высокая скорость освоения и применения.

Подходит для проектирования и анализа оборудования АЭС и объектов нефтегазовой промышленности.

APM Structure3D / APM WinMachine — доступное решение для широкого круга задач

APM Structure3D — программный комплекс, разработанный в России. Он применяется для прочностных расчетов строительных конструкций и машиностроительных изделий.

Возможности:

• линейный и нелинейный статический анализ;
• расчет на устойчивость;
• спектральный и модальный анализ;
• оценка прочности сварных и болтовых соединений.

Это хороший выбор для малых и средних предприятий, которым важно соответствие СНиП и СП.

Заключение

В инженерном анализе не бывает универсальных решений. Разные задачи требуют разного подхода — от методов моделирования до выбора программного обеспечения.

Грамотный подбор инструмента под конкретную инженерную задачу позволяет обеспечивать оптимальный баланс между точностью, скоростью и стоимостью расчетов.

Важным фактором при выборе программного обеспечения для инженерных расчетов является его аттестация для применения на объектах атомной энергетики. Только сертифицированные и аттестованные расчетные комплексы могут использоваться при проектировании и обосновании безопасности оборудования АЭС. Это требование продиктовано как нормативными документами, так и высоким уровнем ответственности — ведь от точности расчетов напрямую зависит безопасность эксплуатации. Поэтому при работе в атомной отрасли выбор ПО должен учитывать не только технические возможности, но и его допуск к использованию в проектах повышенного уровня ответственности.

Наши сотрудники имеют опыт работы в ANSYS, LS‑DYNA, APM WinMachine (APM Structure3D), Зенит‑95, ЛОГОС.

Испытание на прочность — ключевой этап при разработке, производстве и эксплуатации любых конструкций и изделий. От прочности зависит надежность, безопасность и долговечность техники, оборудования, строительных конструкций и даже мелких деталей.

В этой статье мы рассмотрим, что такое испытание на прочность, какие существуют методы его проведения, и почему расчетный метод является наиболее выгодным и эффективным решением в большинстве случаев.

Что такое испытание на прочность?

Испытание на прочность — это процесс определения способности материала или конструкции выдерживать механические нагрузки без разрушения или выхода из строя. В результате таких испытаний устанавливается, при каких условиях объект сохраняет свою целостность и функциональность, а при каких — разрушается.

Зачем нужны испытания на прочность?

Испытания на прочность позволяют:

• подтвердить соответствие конструкции требованиям нормативной документации;
• оценить надежность и безопасность изделия;
• определить слабые места конструкции;
• принять обоснованные инженерные решения на этапе проектирования;
• снизить риски аварий и отказов в эксплуатации.

Основные виды испытаний на прочность

Существуют два основных подхода к испытаниям на прочность:

1. Физические (натурные) испытания

Это вид физических испытаний, при которых прочностные характеристики проверяются на реальных образцах или полностью готовых изделиях в условиях, максимально приближенных к их реальной эксплуатации.

Примеры:

• статические испытания на растяжение, сжатие, изгиб;
• ударные испытания;
• усталостные испытания (при многократных циклических нагрузках);
• испытания на давление, вибрацию, температурные воздействия и др.

Преимущества:

• высокая точность измерений на реальном объекте;
• возможность учесть все реальные дефекты и отклонения производства.

Недостатки:

• высокая стоимость (необходимость изготовить образцы или опытные партии);
• длительность процесса;
• невозможность испытать еще не существующее изделие;
• ограничения по габаритам — не все конструкции можно реально испытать;
• часто приводит к разрушению изделия, что требует дополнительных затрат.

2. Расчетный метод (инженерные расчеты)

Это математическое моделирование поведения изделия под нагрузкой с использованием прочностных расчетов, в том числе методами конечных элементов (МКЭ). Расчеты проводятся с применением специализированного инженерного ПО.

Преимущества расчетного метода:

• низкая стоимость — не нужно изготавливать физические прототипы;
• высокая скорость — результаты можно получить в кратчайшие сроки;
• возможность испытать еще не изготовленное изделие — расчеты можно выполнить еще на стадии проектирования;
• нет ограничений по габаритам — можно рассчитать поведение как микродетали, так и многотонной конструкции;
• гибкость в моделировании — можно быстро сравнивать различные варианты конструкции и находить оптимальные решения;
• безопасность — не требуется физического разрушения изделия;
• повторяемость и достоверность — при правильной постановке задачи расчеты дают точные и воспроизводимые результаты.

Недостатки:

• требует квалифицированных специалистов и достоверных исходных данных;
• может не учитывать некоторые производственные дефекты, если они не заложены в модель.

Почему стоит выбрать расчетный метод?

Современные инженерные расчеты позволяют заменить дорогостоящие физические испытания или значительно сократить их объем. Это особенно актуально на этапе проектирования, когда важно быстро и экономично проверить множество вариантов конструкции, оптимизировать массу, повысить надежность и снизить затраты на производство.

Заключение

Испытание на прочность — важнейший этап в разработке и эксплуатации изделий и конструкций. Выбор между физическими и расчетными методами зависит от задач и этапа проекта, но в большинстве случаев расчетный метод оказывается более выгодным и эффективным решением.

Современные инженерные расчеты позволяют точно оценить прочность еще на стадии проектирования, сэкономить время и бюджет, а также предотвратить возможные ошибки еще до начала производства.

Сертификат сейсмостойкости — это официальный документ, подтверждающий, что оборудование, конструкция или объект способны выдерживать сейсмическое воздействие, предусмотренное нормативами. Его наличие особенно важно при поставке продукции в регионы с повышенной сейсмической активностью, а также при участии в тендерах, госзакупках и строительстве по нормам РФ.

Зачем нужен сертификат сейсмостойкости?

Сейсмическая безопасность — ключевой фактор при проектировании и эксплуатации объектов в сейсмоопасных районах. Отсутствие подтвержденной сейсмостойкости может стать причиной:

• отказа в приемке оборудования заказчиком;
• невозможности ввода объекта в эксплуатацию;
• рисков для жизни и здоровья людей, а также угрозы разрушения оборудования.

Сертификат требуется для оборудования и конструкций, устанавливаемых в таких регионах, как Дальний Восток (Камчатка, Курильские острова, Сахалин), Северный Кавказ, Алтай, Байкальская рифтовая зона, Забайкалье, некоторые районы Сибири и др.

Также его могут потребовать проектные институты, государственные заказчики, промышленные предприятия и девелоперы.

Кто выдает сертификат сейсмостойкости?

Сертификат сейсмостойкости выдается аккредитованными испытательными лабораториями или органами по сертификации, которые имеют право проводить экспертизу в области технического регулирования и строительной безопасности.

В России и большинстве стран СНГ сертификация осуществляется в соответствии с требованиями:

• СП (Своды правил), ГОСТ и СНиП, регулирующих сейсмическое строительство;
• Федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
• Системы сертификации ГОСТ Р или отраслевых систем (например, Минстроя РФ, Ростехнадзора).

Если объект подлежит обязательной сертификации, без такого документа он не может быть допущен к строительству или эксплуатации.

Важно: расчетные испытания могут быть частью сертификационного пакета документов, особенно если они выполнены квалифицированным специалистом с использованием сертифицированного программного обеспечения и соответствуют нормативным требованиям.

Как получить сертификат сейсмостойкости?

Расчет на сейсмостойкость является обязательным этапом, без которого сертификация невозможна.

Для получения сертификата необходимо провести расчет на сейсмостойкость по действующим нормам. Мы предлагаем полный комплекс услуг по выполнению таких расчетов. Мы проводим моделирование, расчет и подготовку технической документации в соответствии с:

• ГОСТ 30546.1-98 – Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости.
• НП-031-01 – Нормы проектирования сейсмостойких атомных станций.
• СП 14.13330.2018 – Свод правил. Строительство в сейсмических районах.
• И другими применимыми нормативами и стандартами.

Мы учитываем индивидуальные особенности конструкции, массу, точки крепления, характеристики материала, тип фундамента и местоположение объекта. На основе результатов мы подготавливаем заключение о соответствии сейсмостойкости нормативным требованиям, которое может быть передано в сертифицирующий орган.

Заключение

Сертификат сейсмостойкости подтверждает способность оборудования и конструкций выдерживать сейсмические нагрузки в соответствии с нормативами. Он необходим для работы в регионах с повышенной сейсмической активностью и важен при участии в тендерах и государственных закупках. Прохождение сертификации повышает конкурентоспособность продукции, расширяет возможности для сотрудничества и укрепляет доверие заказчиков. Таким образом, получение сертификата — это важный шаг для обеспечения безопасности и успешного развития бизнеса.

Процесс получения сертификата сейсмостойкости включает проведение детальных расчетов и моделирования, которые учитывают особенности конструкции, материалы, массу, точки крепления и тип фундамента. Эти расчеты выполняются согласно действующим стандартам и нормативам, что позволяет точно оценить устойчивость объекта к сейсмическим воздействиям и обеспечить надежность при эксплуатации в сейсмоопасных зонах.

Современное строительство, машиностроение и проектирование инфраструктуры неразрывно связаны с требованиями к сейсмостойкости. Особенно это актуально для объектов, расположенных в сейсмоопасных районах. Испытания на сейсмостойкость — ключевая процедура, позволяющая оценить, выдержит ли конструкция или изделие землетрясение заданной интенсивности.

Что такое испытание на сейсмостойкость?

Испытание на сейсмостойкость — это процесс оценки поведения конструкции или изделия под действием сейсмической нагрузки. Цель испытания — убедиться, что объект сохранит прочность, устойчивость и функциональность при землетрясении. Такие испытания могут применяться к зданиям, промышленному оборудованию, системам жизнеобеспечения, транспортным узлам и многим другим объектам.

Зачем проводить такие испытания?

• Безопасность людей и оборудования. Главное назначение — предотвратить обрушение, разрушения и поломки в случае землетрясения.
• Соответствие нормативам. Во многих регионах обязательна сертификация объектов на сейсмостойкость.
• Снижение рисков. Проверка помогает выявить слабые места проекта и устранить их до начала строительства или производства.
• Оптимизация конструкции. Испытания позволяют подобрать рациональное соотношение веса, прочности и стоимости конструкции.

Виды испытаний на сейсмостойкость

Существует два основных подхода к испытаниям:

1. Физические (натурные) испытания

Проводятся на вибростендах или в специальных лабораториях. Объект (или его уменьшенная модель) подвергается механическим колебаниям, имитирующим землетрясение.

Преимущества:

• наглядность;
• точная регистрация поведения изделия в реальных условиях.

Недостатки:

• высокая стоимость;
• длительные сроки подготовки;
• невозможно испытать очень крупные объекты;
• невозможно протестировать объект, который еще не построен или не изготовлен.

2. Расчетные методы (моделирование)

Выполняются с помощью специализированного программного обеспечения. Виртуальная модель объекта подвергается сейсмическому воздействию по заданным параметрам.

Преимущества расчетного метода:

• экономичность — не требует изготовления образца оборудования и аренды вибростенда;
• скорость — результаты можно получить в сжатые сроки;
• гибкость — можно проверить объекты любых размеров и форм, включая уникальные конструкции и нестандартные габариты;
• прогнозирование — позволяет провести испытание до начала изготовления или строительства, что особенно важно для раннего этапа проектирования;
• анализ различных сценариев — легко варьировать параметры нагрузки, чтобы оценить поведение конструкции в разных условиях.

Недостатки:

• зависит от качества исходных данных и корректности модели;
• требует высокой квалификации инженера.

Почему стоит выбрать расчетный метод?

Если необходимо получить объективную, достоверную и оперативную оценку сейсмостойкости вашей конструкции — расчетный метод будет оптимальным решением. Он особенно эффективен на этапе проектирования, когда внесение изменений не требует затрат на переделку готового изделия. Также это лучший выбор для нестандартных и крупногабаритных объектов, испытание которых в лаборатории невозможно.

Заключение

Испытание на сейсмостойкость — важнейший этап в обеспечении надежности и безопасности объектов, особенно в сейсмоактивных регионах. Оно позволяет заранее выявить слабые места конструкции и предотвратить разрушения при землетрясениях. Среди существующих методов особое место занимает расчетный способ, как наиболее доступный, быстрый и универсальный.

Если вы хотите получить точную оценку сейсмостойкости, снизить затраты на испытания и проверить конструкцию еще на этапе проектирования — расчетный метод будет оптимальным решением.

Расчетные методы анализа прочности реакторного оборудования нередко сталкиваются с ограничениями из-за идеализации схем, условий и свойств материалов. Поэтому для достоверной оценки напряженно-деформированного состояния требуется проведение представительных экспериментальных исследований.

Наиболее эффективны в этом плане модельные стендовые испытания, приближенные к реальным условиям эксплуатации. Для их корректной постановки необходимо соблюдение принципов моделирования — как геометрического, так и физического. Особенно это важно при изучении термической усталости и предельных состояний, вызванных нестационарными тепловыми процессами.

Необходимость представительных экспериментальных работ

Современные численные методы исследования напряженно-деформированного и предельных состояний реакторного оборудования в силу ряда ограничений, определяемых выбором расчетных схем, граничных и начальных условий, идеализацией истории нагружения и свойств материалов, а также невозможности учета при расчетной оценке прочности влияния ряда технологических факторов, не всегда позволяют получить достаточно представительные результаты.

В связи с этим при проектировании сложного и ответственного реакторного оборудования неизбежно возникает вопрос о постановке и проведении представительных экспериментальных работ.

Наиболее приемлемыми в таких случаях оказываются модельные стендовые испытания, обеспечивающие условия нагружения, приближенные к натурным.

Достоверность получаемых в таких испытаниях результатов определяется соблюдением требований моделирования и условий реального нагружения.

В практических случаях полностью удовлетворить подобные условия можно лишь в специально спроектированных исследовательских стендах. Для правильной постановки таких испытаний прежде всего необходимо определиться с условиями моделирования изучаемого процесса.

Моделирование термической усталости

Вопросы моделирования прочности применительно к условиям статического механического нагружения оборудования разработаны к настоящему времени достаточно полно. В тоже время, применительно к случаю нагружения конструкций нестационарными тепловыми процессами, условия моделирования разработаны недостаточно. Поэтому проиллюстрировать принципы определения критериев подобия напряженного и предельных состояний удобнее всего на примере моделирования термической усталости.

При определении принципов постановки экспериментальных работ вопросы моделирования изучаемых процессов занимают определяющее место.

Особенности реализации возможных предельных состояний в высокотемпературных реакторах выдвигают на первый план необходимость разработки принципов моделирования нестационарного термонапряженного состояния и циклической долговечности.

В самом общем случае процесс усталости — есть процесс появления в металле усталостных трещин, обусловленный исчерпанием пластических свойств конструкционного материала за счет неупругого деформирования на фоне коррозионного влияния рабочей среды. Установим определяющие критерии в явлении термической усталости.

Функциональные зависимости

В самом общем виде функциональную зависимость, определяющую связь числа циклов до разрушения с параметрами нагружения, применительно к условиям термической усталости можно записать в виде:

Обобщая приведенную запись, можно отметить, что число циклов до разрушения — есть функция, прежде всего, величины нестационарных температурных напряжений в теле конструкции и свойств конструкционного материала, характеризующих его сопротивляемость циклическим нагрузкам.

Нестационарные температурные напряжения, возникающие в конструкции в результате теплосмен и приводящие в конечном итоге к появлению усталостных трещин, определяются градиентом температуры по сечениям тела.

Чтобы подобие нестационарных температурных полей было полным необходимо также соблюдения равенства у натуры и модели критерия, определяющего подобие граничных условий.

В случае, когда теплообмен между телом и рабочей средой происходит по закону Ньютона, то в соответствии с граничными условиями теплообмена 3-го рода, будем иметь следующую зависимость:

Физический смысл этой зависимости состоит в том, что одинаковым значениям критерия Bi отвечают подобные между собой температурные поля. Таким образом, подобие нестационарных температурных полей обеспечивается при условии выполнения равенства в подобных явлениях критериев Био и Фурье, что, в свою очередь, приводит к необходимости соблюдения следующих условий:

• геометрического подобия исследуемых конструкций;
• подобия их физической структуры (конструкционного материала);
• подобия начальных теплофизических состояний;
• подобия тепловых условий на границе взаимодействия конструкции с окружающей ее рабочей средой.

Подобие нестационарных температурных полей в конструкции и модели еще не означает подобия в них нестационарных температурных напряжений. Это видно из следующих рассуждений. В общем случае выражение для нестационарных температурных напряжений можно записать в виде

Таким образом безразмерный комплекс De = (αt ⋅ Δt) – есть критерий подобия в натурном и модельном объекте температурной деформации.

Если модель геометрически подобна натурному изделию (т.е. Кф = idem) и обе они изготовлены из одного конструкционного материала (т.е. Е = idem, μ = idem), то получаются наиболее простые условия моделирования нестационарных температурных деформаций, сводящиеся к удовлетворению равенства у натуры и модели критериев Bi и Fo, а также величины изменения температуры среды в процессе теплосмены Δt.

Заметим, что в условиях реальных теплосмен, когда в материале реализуются нестационарные процессы, это обстоятельство необходимо дополнительно учитывать при формировании полного комплекса критериев подобия.

Из выражения критерия Фурье следует, что для соблюдения подобия напряженного состояния нестационарные температурные процессы в модели должны развиваться в l² раз быстрее, чем в натуре. В то же время, характерные для высоких температур реологические процессы в конструкционном материале (ползучесть или релаксация) не зависят от геометрического масштаба и реализуются в натурном изделии и в модели во времени одинаково. Таким образом, становится очевидным, что нестационарные тепловые процессы и реологические процессы в материале оказываются в одной модели несовместимыми.

Моделирование характеристик несущей способности

При исследовании вопроса моделирования предельных пластических состояний, зависящих от характера полей деформаций, циклических и реологических свойств материала, особое значение приобретает правильность моделирования характеристик несущей способности конструкционного материала. Строгое моделирование физических процессов в подобных случаях (особенно в области реализации упругопластических деформаций) представляет собой довольно сложную задачу.

Применительно к рассматриваемому случаю моделирования условий малоциклового пластического разрушения конструкции необходимо обозначенный выше комплекс критериев дополнить условиями подобия критерия малоциклового разрушения. Для решения этой задачи за основу можно принять критериальную зависимость малоцикловой усталости типа Мэнсона-Коффина, которая устанавливает соотношение между исходными пластическими характеристиками конструкционного материала, размахом пластической деформации в цикле нагружения и числом циклов до наступления предельного состояния — появления трещин усталости.

Отметим, что хотя зависимость такого типа является приближенной, однако она правильно отражает зависимость циклической долговечности от свойств материала. А этого достаточно для установления критерия подобия. Пренебрегая влиянием упругой составляющей деформации и принимая во внимание установленный выше критерий De, можно получить соотношение подобия циклической долговечности модели и натуры в виде

Можно предложить другую запись критерия подобия предельных пластических состояний:

Это выражение устанавливает соотношение между исходными характеристиками пластичности материала натурного изделия и модели, при соблюдении которого обеспечивается равенство показателей циклической долговечности.

Заключение

Сформулированный полный комплекс критериев определяет условия подобия не только таких видов предельного состояния, которые сводятся к реализации усталостных малоцикловых разрушений, но и всех возможных для реальной конструкции при условии, что модель будет выполнена геометрически подобной натурной. В этом случае в модели моделируются поля деформаций, обусловленные не только характером внешних тепловых воздействий и свойствами материала, но и особенностями геометрии конструкции.

Проблема обеспечения прочности и целостности оборудования ядерных энергетических установок при динамических воздействиях высокой интенсивности является достаточно актуальной.

Примерами таких воздействий являются:

• Падение оборудования при выполнении транспортно-технологических операций.
• Эксплуатационные режимы ряда конструкций (сброс рабочих органов воздействия на реактивность, соударение тарелки клапана с седлом в процессе аварийного закрытия, несрабатывание концевых выключателей в кинематических звеньях механизмов).

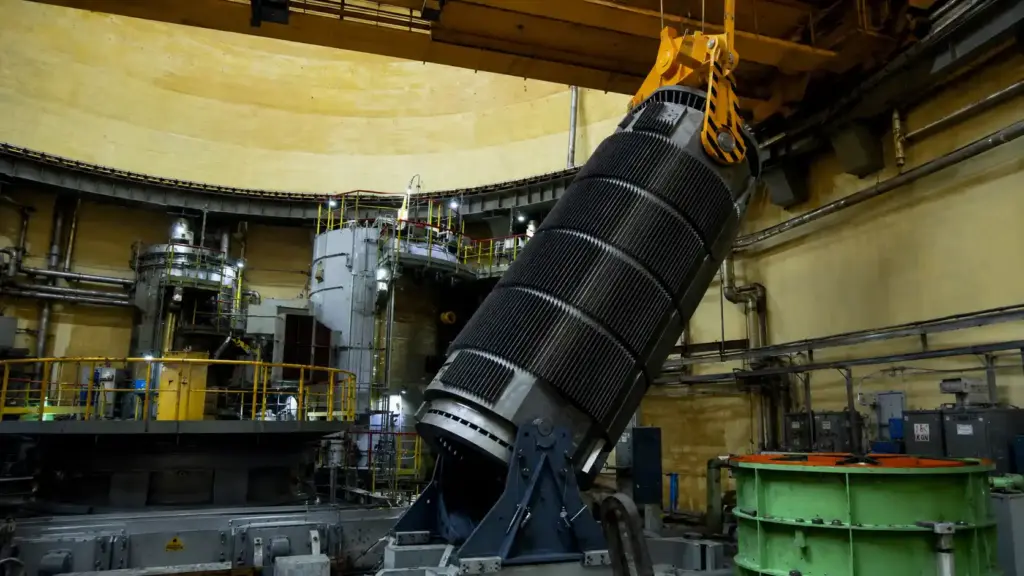

Оборудование для транспортирования радиоактивных материалов, в том числе ядерного топлива

Современный этап развития атомной энергетики характеризуется повышенными требованиями безопасности, предъявляемыми к объектам использования атомной энергии (ОИАЭ).

Особое место на этих объектах занимают системы хранения и транспортирования ядерного топлива. Особенностью таких систем является потенциальная возможность возникновения аварийных ситуаций, связанных с падением оборудования при проведении транспортно-технологических операций, что может привести к серьезным радиационным последствиям.

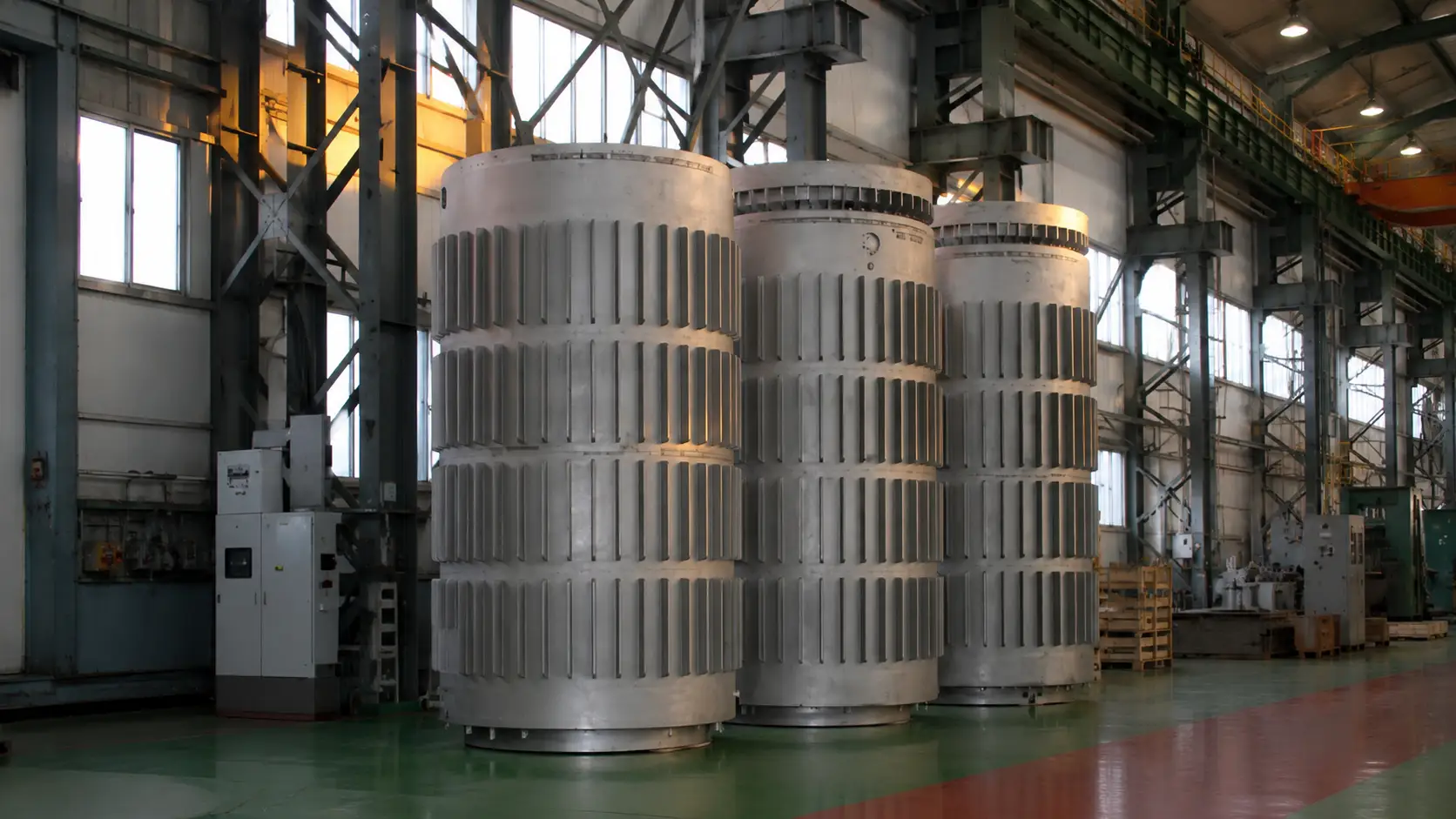

Для транспортировки и хранения радиоактивных материалов применяют специально разработанные контейнеры, используемые для размещения отработавшего ядерного топлива, обеспечивающие ядерную и радиационную безопасность, а также сохранность топлива при хранении и транспортировании по территории ОИАЭ и к месту хранения отработавшего топлива.

В конструктивном исполнении данный контейнер является сложным и дорогостоящим изделием, к которому предъявляются повышенные требования безопасности. Например, контейнер должен отвечать требованиям динамической прочности при воздействии ударных нагрузок высокой интенсивности, и обладать при этом определенными демпфирующими качествами, снижающими внешние динамические перегрузки.

В соответствии с требованиями НП‑061‑05 при проведении технологических операций должна исключаться как возможность выпадения ядерного топлива из контейнера, так и любое нарушение в положении располагающегося в нем ядерного топлива. Выполнение подобных требований, возможно, прежде всего, в случае сохранения целостности (герметичности) контейнера и отсутствия недопустимого формоизменения.

Упомянутые выше требования по обеспечению безопасности контейнера предусматривают подтверждение его показателей безопасности путем проведения натурных испытаний на ударные воздействия по регламентируемым нормативным требованиям, в частности, при падении контейнера на жесткую плиту с определенной высоты в различных положениях, падение на металлический штырь и т.п. Однако такие испытания крайне затруднены, прежде всего, в силу их значительной стоимости.

Получение достоверных оценок поведения оборудования для транспортирования радиоактивных материалов возможно также на основе проведения численных виртуальных экспериментов. В подобных обстоятельствах особую актуальность приобретает возможность отработки конструктивных решений на стадии проектирования оборудования путем проведения многовариантных расчетных исследований с применением современных программных комплексов. Реализуемое в них полномасштабное компьютерное 3D моделирование деформационного процесса, позволяет выполнить достаточно глубокий и детальный анализ динамических процессов, сократить сроки проектирования и снизить стоимость проекта.

Математическое описание динамических процессов пластического деформирования конструкций сводится к решению трехмерных нестационарных задач механики деформируемого твердого тела.

Математические модели поведения конструкционного материала

В случае высокоскоростного динамического нагружения, сопровождающегося значительным пластическим деформированием, необходимо иметь действительные диаграммы деформирования.

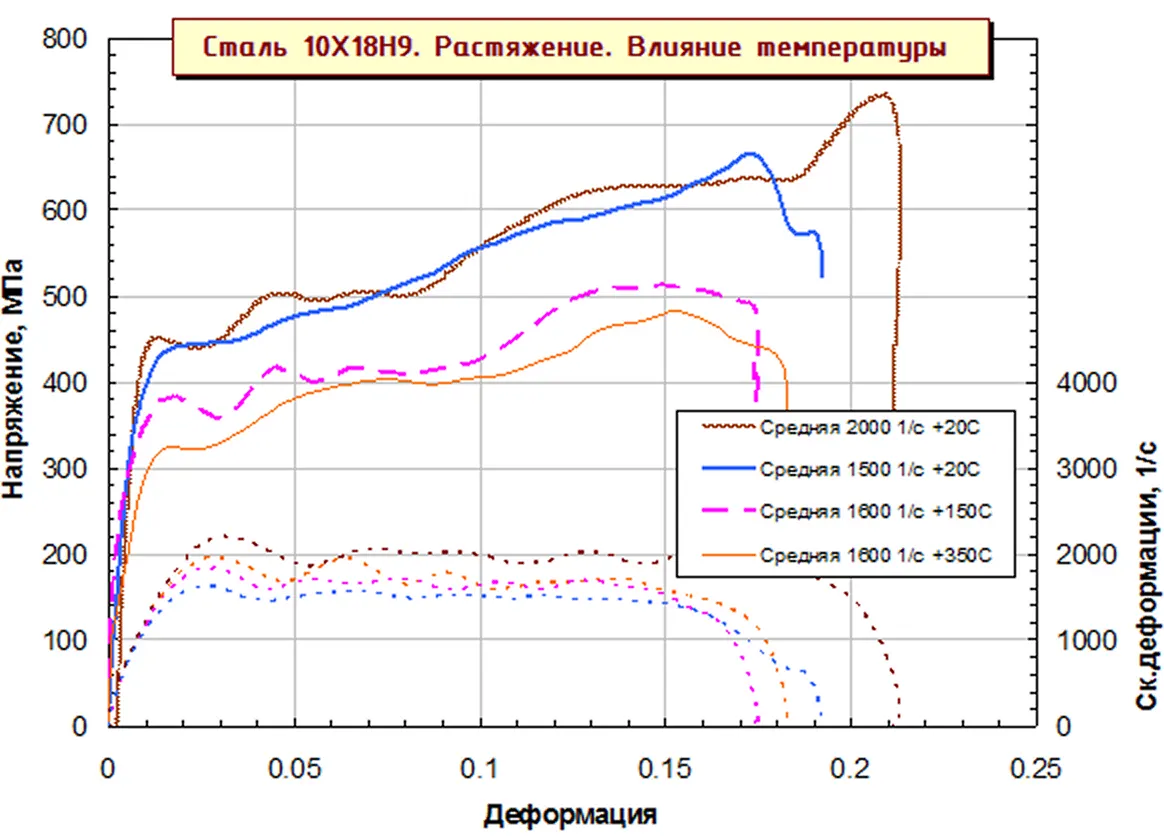

Действительные диаграммы получают на основе расчетно-экспериментальных исследований путем определения параметров математической модели деформирования материалов.

Степень достоверности результатов численного моделирования процесса деформирования в процессе соударения во многом определяется качеством математических моделей, адекватно описывающих влияние условий нагружения на диаграммы деформирования конструкционных материалов.

Поскольку указанный процесс является динамическим, определяющие соотношения должны учитывать влияние скорости деформации на радиус поверхности текучести. Кроме того, локальные интенсивные пластические деформации в условиях ударного нагружения приводят к существенному адиабатическому разогреву и разупрочнению материала. В связи с этим при моделировании деформирования материала необходимо также учитывать влияние температуры на механические характеристики.

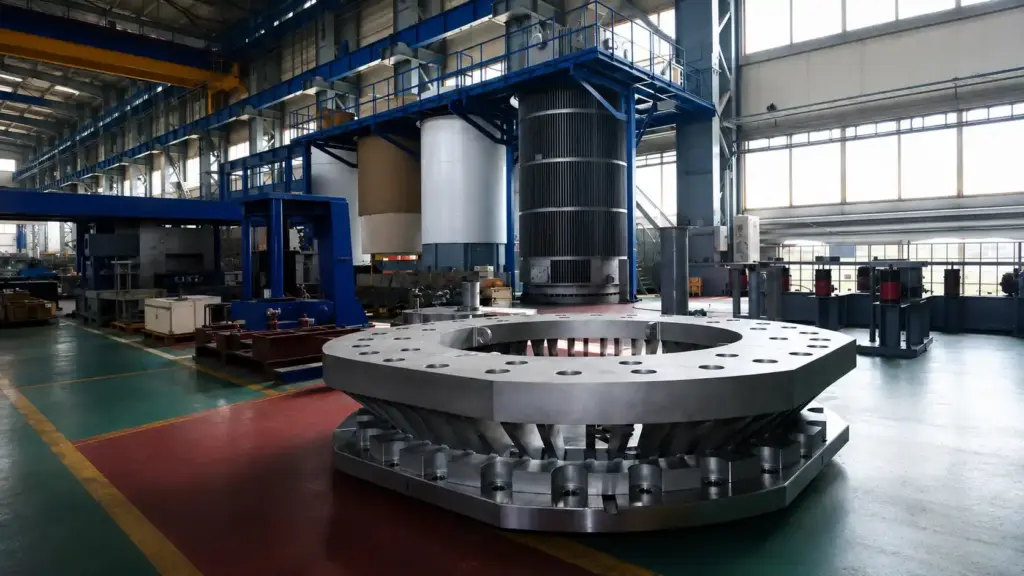

Применение демпфирующих устройств

Установка демпфирующих устройств является эффективным средством снижения динамических нагрузок на оборудование ядерных энергетических установок в случаях аварийных падений.

Демпфирующие устройства предназначены для поглощения и рассеивания энергии удара, снижения амплитуды и скорости распространения механических колебаний и ограничения деформаций оборудования.

За счет пластического деформирования демпфирующих устройств возможно добиться сохранения прочности и герметичности рассматриваемого оборудования.

Расчет оборудования на ударостойкость должен в обязательном порядке корректно учитывать работу демпферов.

Заключение

Для оценки динамической прочности оборудования АЭС при аварийных падениях необходимо применять комплексный подход, включающий в себя:

• Определение реальных сценариев постулируемых аварий на основании анализа конструкции транспортно-технологического тракта.
• Соблюдение требований к построению расчетных моделей исследуемых конструкций с целью отражения реальных жесткостных и весовых характеристик и обеспечения достоверных результатов.
• Использование физико-механических свойств конструкционных материалов в области значительных пластических деформаций при их высокоскоростном динамическом нагружении.

Определение на этой основе параметров математических моделей конструкционных материалов, адекватно описывающих процесс высокоскоростного деформирования и разрушения.

• Использование современных высокопроизводительных аттестованных конечно-элементных вычислительных комплексов расчета напряженно-деформированного состояния и прочности конструкций, позволяющих учитывать интенсивные воздействия ударного характера.
• Выполнение нормативных требований безопасности, предъявляемых к объектам использования атомной энергии (ОИАЭ), содержащих радиоактивные материалы, применительно к случаям постулирования их аварийных падений.

Использование такого подхода позволяет решать целый класс задач, связанных с падением оборудования и обоснованием динамической прочности различных конструкций ОИАЭ, и на этой основе избежать дорогостоящих натурных испытаний, что способствует повышению конкурентоспособности изделий за счет снижения их себестоимости.

Важным фактором является корректный учет работы демпфирующих устройств, снижающих динамические нагрузки на рассматриваемое оборудование.

Опыт проектной работы показывает, что, важно обращать внимание на элементы оборудования, которым присущи концентраторы напряжений. Именно такие зоны конструкции достаточно часто являются очагами усталостного разрушения. Отсюда вытекает вывод о важности исследования прочности не только зон действия общих мембранных напряжений, но и мест локального перенапряжения конструкции — мест геометрических и физических неоднородностей конструкции.

Оценка циклической прочности (усталости)

Накопленный практический опыт работы энергетического оборудования АЭС показывает, что соблюдение условий статической прочности конструкций не всегда является достаточным для обеспечения долговечности изделия. Статистические данные по опыту эксплуатации оборудования и анализ причин их разрушения показывают, что в некоторых случаях за разрушение оборудования оказываются ответственными местные (локальные) напряжения, развивающиеся в условиях повторных (циклических) нагрузок.

Причиной возникновения подобных локальных перенапряжений в конструкции обычно оказываются геометрические особенности их исполнения (отверстия, резкие изменения геометрии, сварные швы, непровары и т.п.), а также дополнительные температурные напряжения. Последние обычно возникают по причине неравномерного распределения в конструкции температур, а также за счет взаимного стеснения температурных расширений или анизотропии структуры металла по коэффициенту линейного расширения.

Следует заметить, что температурные напряжения, являясь по своей природе разновидностью внутренних напряжений, по степени влияния на несущую способность конструкции существенно отличаются от напряжений механической природы.

Если в условиях силового нагружения выход материала за упругую область деформирования по условиям статической прочности недопустим, то при температурном нагружении вполне допустима работа материала в области упруго-пластических деформаций. Исчерпание несущей способности конструкции в этом случае связано с появлением и развитием в конструкции усталостных трещин.

Установлено, что образование усталостных трещин является результатом сложных с физической точки зрения процессов изменения исходной структуры конструкционного материала. Такой процесс включает в себя зарождение трещин и их дальнейшее развитие.

На начальном этапе деформирования необратимые структурные повреждения в металле подготавливают образование макротрещины. В объеме деформируемого тела зарождаются и накапливаются различного рода дефекты и повреждения. Затем, в некоторой зоне с критической плотностью дефектов происходит зарождение макротрещины. Задача изучения этого первого этапа разрушения твердого тела имеет важное значение.

Первые обширные исследования малоцикловой усталости, проведенные в 50 – 60-х годах двадцатого столетия, были обусловлены, прежде всего, необходимостью получения соответствующих количественных зависимостей этого явления. Выполненное отечественными и зарубежными исследователями изучение малоцикловой усталости показало, что циклическая упругопластическая работа материала в локальных областях конструкции приводит, в предельном случае, к исчерпанию его исходных пластических свойств. Эти же исследования позволили установить прямую зависимость между числом циклов до появления трещин усталости и величиной пластической деформации в цикле.

Расчетная оценка ресурса на стадии развития трещин

Как показывают исследования и практический опыт эксплуатации энергетического оборудования, появление усталостных трещин не всегда может являться критерием, определяющим выработку изделием ресурса. В некоторых случаях этап работы изделия с усталостными трещинами может составлять от 20 до 80 % до момента окончательного разрушения конструкции. Эти обстоятельства могут определяться природой действующих нагрузок (механические или температурные), степенью локальности зон перенапряжения конструкции, свойствами используемых материалов (хрупкие или пластичные), толщиной сечений конструктивных элементов и т.д.

Таким образом, в некоторых обоснованных случаях вполне допустимой оказывается работа конструкции с появившимися в процессе эксплуатации (или начальными) трещинами или дефектами типа трещин. Для обоснования долговечности конструкций с такими дефектами в настоящее время привлекаются расчетные и экспериментальные методы, основанные на механике деформирования и разрушения. Выполненные по данному направлению работы показывают, что в зависимости от некоторых условий разрушение элементов конструкций с трещинами может быть трех видов: хрупким, квазихрупким и вязким.

Вязкий тип разрушения характеризуется достаточно большими упругопластическими деформациями в зоне разрушения (более 40 – 50 %), при этом значения разрушающих напряжений превышают предел текучести.

При переходе от вязкого разрушения к квазихрупкому происходит значительное снижение вязкой составляющей в зоне излома (до значений менее 50 %). Этот показатель принимается в качестве критериального, а соответствующая ему температура принимается как первая критическая. Значения разрушающих напряжений в этом случае остаются еще выше предела текучести, что связано с некоторым их перераспределением в сечении разрушения.

При дальнейшем понижении температуры происходит резкое снижение показателей пластичности разрушения, а разрушающие напряжения становятся меньше значений предела текучести. Температура, соответствующая этому переходу, принимается как вторая критическая и устанавливается по моменту перехода значений разрушающих напряжений ниже значений предела текучести. Сам характер разрушения материала в этом случае считается хрупким. Поверхность хрупкого излома имеет, как правило, выраженный кристаллический вид.

Отметим, что область применимости критериев линейной механики разрушения ограничена, как правило, значениями номинальных напряжений по ослабленному сечению до 0,6 – 0,7 от предела текучести.

На значения параметров хрупкого разрушения реальных конструкций оказывают влияние различные эксплуатационные и технологические факторы. Так с увеличением толщин конструктивных элементов происходит повышение значений температур хрупкости. Такое влияние размеров на механические свойства проявляется в связи с металлургическими особенностями процесса изготовления полуфабрикатов (такими как, кристаллизация, прокатка, ковка, термообработка). К повышению критических температур хрупкости приводит также предварительное пластическое деформирование металла, что связано с повышением сопротивления образованию пластических деформаций и с уменьшением характеристик упрочнения. Для элементов оборудования, находящихся в условиях циклического нагружения, необходимо учитывать повышение критических температур хрупкости в связи с накоплением усталостных повреждений. При этом наибольшие смещения критических температур соответствуют моменту достижения предельных повреждений в металле, т.е. отвечающих появлению в нем трещин усталости. Другие эксплуатационные факторы, такие как коррозионное воздействие рабочей среды и радиационное облучения также приводят к повышению критических температур хрупкости. Для снижения температуры хрупкости следует применять термообработку сталей или их легирование (особенно никелем).

Разрушение конструктивных элементов с трещинами (исходными или появившимися в результате циклической усталости) может быть хрупким, квазихрупким и вязким.

Для практического обоснования хрупкой прочности реакторного оборудования отечественные нормы прочности рекомендуют использовать следующие критерии — критическую температуру хрупкости, значения разрушающих напряжений и деформаций в зоне трещин. Для таких оценок значения критических температур хрупкости конструкционных материалов рекомендовано определять по результатам испытаний образцов с учетом смещения значений этих температур под действием реальных эксплуатационных факторов. Для обеспечения безопасной работы оборудования устанавливается некоторый температурный запас между минимальной температурой эксплуатации изделия и значениями критических температур. Если условие хрупкой прочности по первой температуре хрупкости выполняется, то это означает, что конструкционный материал во всех условиях эксплуатации будет находиться в вязком состоянии. Обеспечение этого условия в реальных условиях работы (с необходимым запасом) является важным условием прочности ответственного реакторного оборудования, например корпусов и трубопроводов реакторов. При соблюдении этих условий для пластичных конструкционных материалов и при невысоких уровнях эксплуатационных напряжений (удовлетворяющих условиям статической прочности) разрушение элементов оборудования может произойти лишь при появлении в теле изделия дефектов достаточно больших размеров (превышающих сотни миллиметров).

Применительно к оборудованию, находящемуся под давлением рабочей среды, это обстоятельство означает, что при таких условиях скорее может произойти разгерметизация контура давления за счет прорастания трещины через всю толщину сечения тела, чем трещина достигнет своих критических (по условиям хрупкого разрушения) размеров. На этом положении основан, в частности, принцип оценки прочности оборудования по критерию «течь перед разрушением». Заметим также, что для некоторого менее ответственного реакторного оборудования можно допустить квазихрупкое состояние металла с обеспечением запасов по вторым критическим температурам.

Особенности работы конструкций с усталостными трещинами

Целесообразно несколько подробнее рассмотреть особенности работы конструкций, в которых процессе работы появились усталостные трещины. Экспериментальное наблюдение за процессом развития трещин позволили установить, что этот процесс состоит, по крайней мере, из трех этапов: зарождение (появление) трещины, ее распространение по сечению конструкции и окончательное разрушение изделия. Этап зарождения трещины характеризуется образованием в изделии сетки усталостных макротрещин (с линейными размерами 0,1 – 1 мм и более), которые, как уже отмечалось выше, могут в некоторых случаях и не оказывать существенного влияния на несущую способность конструкции. Момент появления в конструкции трещин усталости принимается нормативными документами прочности за критерий малоцикловой усталости и оценивается по соответствующим зависимостям малоцикловой усталости.

Дальнейший этап развития трещин в значительной степени определяется процессами перераспределения в вершине трещин упругопластических деформаций. Установлено, что степень этого перераспределения зависит от циклических свойств материала, уровня и асимметрии цикла напряжений, размера трещин и типа (природы) нагружения. Исследования процесса распространения трещин установили, что основной характеристикой, определяющей этот процесс, является скорость распространения трещины.

Концепция «течь перед разрушением»

Практический опыт расчетных и экспериментальных исследований хрупкой прочности оборудования показывает, что для элементов, изготовленных из вязких конструкционных материалов, и при уровне действующих напряжений, не выходящих за установленные нормативными документами прочности пределы, критические длины трещин могут оказаться достаточно большими. В подобных случаях появившаяся в оборудовании несквозная трещина может (за счет ее поциклового подрастания) скорее стать сквозной, нежели достигнет критических размеров. Например, подобные расчеты показывают, что в оборудовании водо-водяных реакторов типа ВВЭР трещины, достигающие глубины до 50% от полного сечения детали, еще могут находиться в стабильном состоянии даже при высоконагруженном напряженном состоянии.

Это обстоятельство подтверждает допустимость применения концепции «течь перед разрушением», когда появившаяся через такую трещину течь может быть своевременно обнаружена с помощью соответствующих средств эксплуатационной диагностики задолго до достижения трещиной критических размеров.

Расчет на хрупкую прочность

Нормативный расчет на хрупкую прочность сводится к установлению таких ограничений на параметры эксплуатационного нагружения (по давлению, температуре, флюенсу), которые гарантировали бы отсутствие в оборудовании хрупкого разрушения. В качестве нормативных критериев хрупкого разрушения рекомендуется принимать значения действующих в оборудовании напряжений и критического коэффициента интенсивности напряжений.

Еще одной особенностью нормативного подхода к оценке хрупкой прочности является предположение, что в оборудовании уже в исходном со-стоянии не исключено присутствие гипотетических дефектов достаточно большой глубины. Такое предположение исходит из того, что применение современных методов контроля состояния металла не может обеспечить 100% гарантии обнаружения возможных дефектов во всем объеме металла конструкции.

Заключение

Современные методы оценки усталостной прочности и долговечности включают анализ поведения конструкции до зарождения трещины, на стадии зарождения и развития трещин, а также анализ механики разрушения.

Принцип «течь перед разрушением» позволяет предусмотреть своевременное обнаружение сквозных дефектов до их перехода в критическое состояние. Для обеспечения безопасной эксплуатации реакторного оборудования важно соблюдать нормативные требования по хрупкой прочности и температурным режимам, учитывая возможное наличие скрытых дефектов и влияние эксплуатационных факторов, включая радиацию и коррозию.

Как показывает практический опыт, не столь сложно разработать конечно-элементный образ исследуемой конструкции и оценить ее напряженное состояние, сколько правильно провести дальнейшую оценку полученных результатов.

В основном это относится к приведению результатов расчета (особенно трехмерных моделей) к форме, необходимой для оценки соответствующих предельных состояний конструкции.

Поэтому немаловажным является понимание физики развития в конструкциях тех или иных видов предельных состояний.

Задача расчетов на прочность оборудования АЭС

Современные представления о прочности оборудования позволяют достаточно уверенно предположить возможность развития следующих видов предельных состояний:

• Кратковременное (вязкое или хрупкое) разрушение.
• Развитие пластической деформации по всему сечению детали.
• Потеря устойчивости.
• Возникновение необратимых изменений формы и размеров.
• Появление и распространение макротрещин.

Развитие в конструкции предельных состояний того или иного вида предопределяется, в основном, двумя обстоятельствами — характером нагружающих факторов и механическими характеристиками конструкционных материалов. Установлено, что в условиях действия на конструкцию механических (силовых) нагрузок и в области умеренных температур наиболее вероятными оказываются предельные состояния, связанные с общим характером деформирования конструкции.

Обеспечение прочности конструкций в подобных условиях нагружения сводится к удовлетворению условий статической прочности.

На первоначальных этапах развития науки о прочности анализ соответствующих условий прочности сводился к ограничению напряжений уровнем, обеспечивающим упругую работу в макрообъемах конструкции. Современные представления о прочности значительно расширяют границы допустимых состояний конструкций, не запрещая работу материала даже за пределами области упругого деформирования. Однако такое допущение ставится в прямую зависимость от соблюдения ряда дополнительных условий. Подобный подход, закрепленный в современной нормативной базе по прочности оборудования атомных станций, является более прогрессивным, поскольку позволяет более дифференцированно подходить к определению допустимых нагрузок. Например, во внимание принимается возможность перераспределения в конструкции напряжений вследствие ее неупругого деформирования, выравнивание зон локального перенапряжения, процессы циклического упрочнения и разупрочнения материала и т.п.

За счет учета подобных эффектов оправдывается, например, допустимость развития в конструкции некоторых видов разрушений, связанных с образованием зон значительного пластического деформирования (в частности, знакопеременного течения и прогрессирующего формоизменения).

Факторы, влияющие на назначение допускаемых напряжений

Основная суть современного нормативного подхода в оценке прочности, закрепленного в «Нормах расчета на прочность оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г‑7‑002‑86, базируется на допустимости развития в конструкции не только упругой, но и упругопластической работы конструкционных материалов. Назначение в этом случае соответствующих уровней допускаемых напряжений, гарантирующих прочность и долговечность изделия, ставится в прямую зависимость от целого ряда определяющих факторов, таких как:

• Природа и величина действующих напряжений.
• Степень локальности зон пластического деформирования конструкции.
• Тип (категория) распределения расчетных напряжений в сечениях тела (мембранные, изгибные).
• Уровень эксплуатационных температур (выше или ниже температуры ползучести).

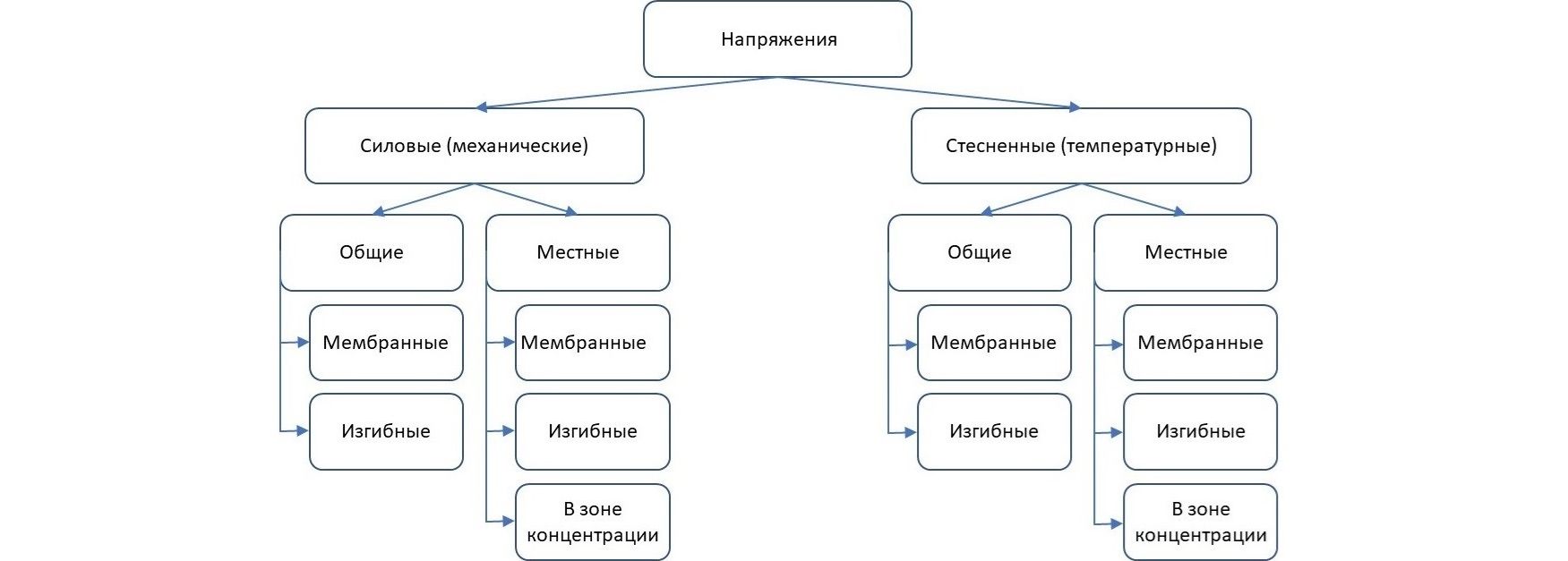

Категории напряжений

В зависимости от характера распределения напряжений в расчетных сечениях конструкции их принято условно подразделять на:

• Мембранные напряжения — это напряжения, нормально распределенные по рассматриваемому сечению элемента конструкции, равномерно распределенные по нему и численно равные среднему значению напряжений в расчетном сечении.
• Изгибные напряжения — это напряжения, неравномерно распределенные по расчетному сечению конструкции, меняющие свое численное значение от максимального до минимального, а также меняющие знак при переходе через нейтральную ось расчетного сечения.

В самом общем случае по анализируемому расчетному сечению конструкции напряжения могут распределяться неравномерно. В этом случае для выполнения анализа прочности необходимо методом интегрирования выделить мембранную и изгибную cоставляющие напряжений.

В зависимости от природы нагружающих конструкцию факторов принято различать силовые (механические) и стесненные (деформационные, дилатационные) напряжения.

Силовые (механические) напряжения являются следствием воздействия на конструкцию внешних нагрузок механической природы. Напряжения этой группы удовлетворяют условиям равновесия конструкции и по своему характеру являются несамоуравновешенными. В случае даже однократного достижения или превышения ими значений предела текучести это может привести к развитию неограниченных пластических деформаций в макрообъемах конструкции и к глобальным ее разрушениям.

Стесненные (температурные, дилатационные) напряжения вызываются в конструкции температурными или ограниченными по величине деформациями. Данный тип напряжений, возникающий в основном за счет стеснения в свободном тепловом перемещении конструкции (или ее отдельных взаимосвязанных частей), удовлетворяет условию совместности деформаций. Типичным для стесненных напряжений является их самоуравновешенность в пределах зоны их возникновения, поэтому возможные в этом случае повреждения конструкции носят, как правило, локальный характер и не являются при однократном нагружении недопустимыми.

В зависимости от размеров зоны действия напряжений различают локальные (местные) и общие напряжения. Степень локальности напряжений определяется размерами зоны влияния краевых эффектов. Механические напряжения считаются общими, если они действуют в макрообъемах конструкции (т.е. в выходящих по размерам за пределы локальных) и способны в предельном случае привести к недопустимым пластическим повреждениям или к значительным изменениям первоначальной формы конструкции.

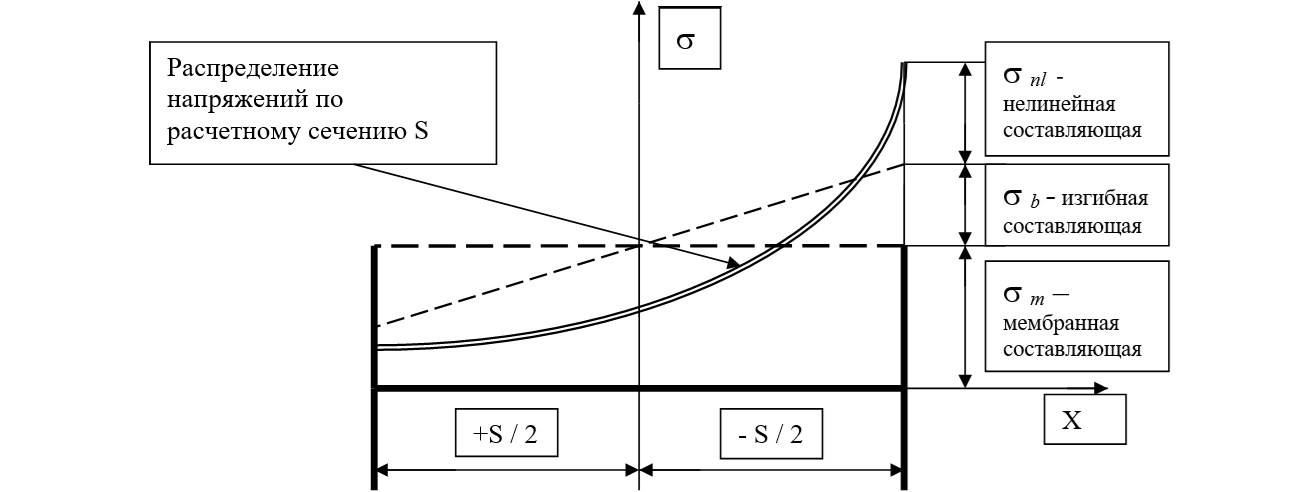

Особенности распределения напряжений в сечениях конструкции

Проиллюстрировать влияние на условия прочности особенностей распределения напряжений в сечениях конструкции можно, обратившись к анализу эпюр напряжений, соответствующих мембранному и изгибному случаям их распределения.

За предельные состояния условно принимаются такие, которым отвечает образование в сечении конструкции так называемого «пластического шарнира» — т.е. достижению действующими напряжениями значений предела текучести одновременно по всему поперечному сечению тела. Графически такому состоянию соответствует равенство площади эпюры действующих в сечении напряжений площади эпюры напряжений, равных пределу текучести. Так как дальнейшее (выше достигнутого предельного состояния) увеличение внешней механической нагрузки может вызвать неограниченный рост пластических деформаций во всем сечении тела (что недопустимо по условиям статической прочности), то такое положение принимается в качестве предельного для категории общих мембранных напряжений.

В условиях практического проектирования конструкций обычно ограничиваются не предельными, а допустимыми (т.е. назначаемыми с некоторым запасом прочности) условиями, когда действующие напряжения ограничиваются значением допускаемых напряжений.

Учитывая более консервативное влияния на несущую способность конструкции напряжений изгибного характера, допускаемая величина напряжений для категории общих изгибных устанавливается несколько большей, чем для общих мембранных. Ее рекомендуют принимать с поправочным коэффициентом K > 1. Конкретное значение этого коэффициента может зависеть от типа поперечного сечения тела, нагружаемого внешним изгибающим моментом.

Назначение нормативных значений предельных нагрузок

Следует отметить, что использование нормативного подхода к оценке допустимых состояний конструкций связано с вопросом корректного назначения соответствующих коэффициентов запасов прочности. Отметим, что действующие отечественные нормы прочности рекомендуют учитывать, что вследствие локального характера действия этих напряжений влияние их на несущую способность конструкции менее значительно, чем напряжений общей категории.

С теоретической точки зрения назначение нормативных значений предельных нагрузок для категории общих мембранных и общих изгибных напряжений обосновывается статической теоремой приспособляемости (что определяет так называемую нижнюю границу приспособляемости). Эта граница однозначно гарантирует упругую работу конструкции с сохранением ее исходных геометрических размеров как при статическом, так и циклическом характере нагружения. Под приспособляемостью конструкции понимается прекращение циклической пластической деформации после некоторого числа первых циклов неупругого деформирования вследствие образования, главным образом, благоприятного поля остаточных напряжений и циклического упрочнения материала.

Как отмечалось выше, определение условий развития предельных состояний оборудования является основной задачей расчетов на прочность. Такой анализ выполняется по результатам расчетного исследования напряженного состояния конструкций и опирается на соответствующие теоретические разработки. В настоящее время можно отметить несколько принципиальных подходов к анализу условий развития предельных состояний оборудования:

1. На основе нормированного ограничения величин напряжений различных категорий в соответствии с рекомендациями норм расчета на прочность оборудования.
2. На основе использования разработок теории приспособляемости.
3. С помощью прямого (поциклового) расчета кинетики деформирования конструкции.

Первый (нормативный) подход к оценке прочности опирается на результаты расчета напряженного состояния, выполненного в предположении условно упругого поведения материала, и на принцип классификации напряжений на различные расчетные группы (категории). Данный метод является в настоящее время доминирующим и закреплен в качестве основного отечественными нормативными документами прочности оборудования атомных станций. Основы этого подхода разработаны преимущественно к условиям работы реакторов с рабочей средой под давлением и для умеренных (лежащих ниже порога ползучести) температур. Были определены нормативные условия прочности, которые гарантировали отсутствие развития таких видов предельного состояния, которые наиболее вероятны для преобладающего действия механических нагрузок (кратковременное пластическое разрушение, потеря устойчивости, циклическая усталость). Развитые применительно к работе конструкционных материалов в области высоких температур (за границей ползучести) современные нормы прочности дают возможность выявлять и исследовать некоторые другие виды предельных состояний, отвечающие превалирующему влиянию временных (длительных) процессов и неизотермичности нагружения (длительная циклическая и длительная статическая прочность, термическая усталость, формоизменение).

Действующие нормативные документы прочности, учитывая возможность некоторого перераспределения начальных напряжений в конструкции, не во всех случаях позволяют полностью решить задачу по определению допустимых условий прочности. Это связано с тем, что переход от условных упругих напряжений (а именно в такой постановке при нормативном подходе рекомендуется производить расчет напряженного состояния) к характеристикам реального упругопластического поведения материала не может быть выполнен с помощью простых приемов. А перераспределение напряжений в конструкции вследствие неупругого деформирования зависит от многих факторов и носит достаточно сложный характер.

Отмеченные недостатки можно устранить, если дополнить нормативный подход в оценке прочности соответствующими количественными уточнениями с помощью аппарата теории приспособляемости. Эта теория, основанная на двух фундаментальных теоремах (статической и кинематической), позволяет более качественно определить условия реализации основных видов неупругого поведения конструкции — приспособляемости, знакопеременного течения, формоизменения.

Приводя пояснения по условиям реализации отмеченных видов неупругой работы конструкций, следует иметь в виду, что в самом общем случае нагружения могут реализовываться следующие качественно различные виды деформирования:

1. Чисто упругая работа конструкции во всех циклах нагружения, начиная с первого.
2. Неупругая работа конструкции в течение некоторого числа первых циклов, переходящая затем в чисто упругую в результате образования благоприятного поля остаточных напряжений, деформационного упрочнения материала, изменения геометрии детали. Такое поведение конструкции называют приспособляемостью.
3. Непрекращающаяся с увеличением числа циклов (вплоть до разрушения) циклическая пластическая деформация одного их двух основных видов:

а) Знакопеременная пластическая деформация (знакопеременное течение), при которой общие приращения деформации в конструкции за цикл равны нулю. При этом, размеры и форма конструкции практически не изменяются вплоть до появления трещин усталости.

б) Накапливающаяся односторонняя деформация (прогрессирующее формоизменение), при которой приращения пластической деформации за цикл отличны от нуля, а изменения размеров и формы конструкции нарастают с числом циклов. Прогрессирующее формоизменение приводит либо к разрушению конструкции вследствие исчерпания пластических свойств материала, либо к нарушению нормальной эксплуатации изделия из-за недопустимых изменений ее геометрии.

Условия приспособляемости

Практическая оценка прочности конструкций с помощью теории приспособляемости сводится к определению нижней и верхней границ предельных состояний конструкции (под которыми понимается начальная стадия пластического разрушения) на основе соответственно статической и кинематической теорем приспособляемости.

Статическая теорема, основываясь на рассмотрении условий статического равновесия, устанавливает, что любая конструкция способна воспринять такие наибольшие нагрузки, для которых соблюдается статическое равновесие системы, а также ни в одном сечении тела не достигается предельное пластическое состояние.

Статическая теорема в современных нормах расчета на прочность используется для определения нижней границы допустимых условий, т.е. нагружений, гарантирующих приспособляемость конструкции. Однако эта теорема определяет лишь необходимые (но не всегда достаточные) условия приспособляемости.

Верхняя граница приспособляемости конструкции определяется с помощью кинематической теоремы, которая применительно к случаю переменного нагружения утверждает, что приспособляемость конструкции невозможна, если существует такое кинематически возможное распределение приращений пластических деформаций за цикл, для которого приращение работы внешних нагрузок на соответствующих перемещениях конструкции превышает приращение работы напряжений, принадлежащих поверхности текучести.

Иными словами, кинематическая теорема полагает, что если в силу накопления пластических деформаций в конструкции условия статического равновесия не будут соблюдаться, то станет возможным реализация некоторых механизмов кинематического формоизменения конструкции. Какой конкретно механизм формоизменения будет реализовываться можно иногда предположить из анализа характера полей пластического деформирования конструкции. Но практически это не всегда удается сделать.

В реальных случаях, только применяя обе теоремы, оказывается возможным уточнить действительную границу приспособляемости конструкции, которая оказывается (как правило) в диапазоне между нижней и верхней границами.

Работа конструкции за пределами приспособляемости

Если в результате исследования напряженно-деформированного состояния конструкции будет установлено, что размахи действующих в цикле напряжений превышают предельные по условиям приспособляемости, то в неупругой конструкции не будет исключена возможность реализации тех или иных видов пластического разрушения: знакопеременного течения (завершающегося усталостными процессами разрушения материала) или прогрессирующего формоизменения.

Первый из этих двух видов неупругого состояния развивается, как правило, в зонах локального перенапряжения конструкции и в предельном случае связан с исчерпанием пластических свойств конструкционного материала. Как следствие этого процесса в конструкции появляются трещины усталости, при этом условия равновесия системы в целом не нарушаются, цикл нагружения конструкции остается симметричным, а зона пластической деформации — локальной.

Если же циклическому деформированию будет свойственна асимметрия, то зона пластического течения может охватить значительные по размерам области, а в самой конструкции будут созданы предпосылки для накопления односторонне направленных пластических деформаций.

В случае отсутствия температурно-временной зависимости предела текучести материала критерий отсутствия знакопеременного течения сводится к условию, принятому в отечественных нормах прочности оборудования АЭС: знакопеременное течение будет иметь место, если размах условных упругих напряжений за цикл будет превышать удвоенный предел текучести. В общем случае непропорционального изменения напряжений в течение цикла нагружения числовой коэффициент может стать меньше 2, но не ниже 1,5.

Анализ кинетики неупругого деформирования

Оценку условий прогрессирующего формоизменения рекомендуется выполнять с привлечением методов теории приспособляемости. Подобный подход, не претендуя на всю полноту исследования картины неупругого деформирования конструкции, обеспечивает минимальные затраты труда и времени. Однако он не дает информацию о первых нестабильных циклах нагружения. В связи с этим, в случае, когда малые пластические деформации, накапливаемые еще в процессе приспособляемости, могут оказаться недопустимыми для нормальной работы конструкции, приходиться прибегать к методам прямой оценки кинетики неупругого деформирования. Такой подход обеспечивает получение наиболее достоверной информации о поцикловом распределении напряжений, эволюции зон неупругого деформирования, величинах остаточных и накапливаемых в конструкции деформациях.

Наряду с этим оказывается возможным определить также реальный вид формоизменения конструкции. Данное обстоятельство может быть использовано для уточнения условий прогрессирующего формоизменения на основе кинематической теоремы приспособляемости.

Такое сочетание прямого и приближенного методов оказывается оправданным в случае реализации в конструкции сложной картины напряжений, не позволяющей с достаточной точностью определить по полям условных упругих напряжений механизм ее формоизменения.

Для выполнения прямых расчетов неупругого деформирования могут привлекаться только такие программные комплексы, которые располагают физическим блоком, способным выполнять математическое описание поведения конструкционных материалов (желательно с учетом всех основных особенностей их реального деформирования). Получение таких сведений оказывается возможным лишь на основе проведения широкомасштабных и длительных испытаний образцов конструкционного материала, что не всегда может иметь место даже на окончательных этапах проектирования. Это обстоятельство, в известной мере, ограничивает применение указанных методов в практике реального проектирования.

Решение задач исследования процессов неупругого деформирования требует разработки следующих математических моделей и критериев:

• Моделей механики повреждения среды, включающих модель процесса неизотермического упругопластического деформирования материала и связанных с этим процессов накопления повреждений в результате усталости.
• Критериев предельных состояний конструкционных материалов, соответствующих зарождению усталостных трещин определенных размеров.
• Моделей развития усталостных трещин при текучести и критериев достижения усталостных трещин критических размеров.

Указанные модели должны также учитывать влияние неизотермического упругопластического деформирования и повреждающее воздействие теплоносителя.

Разработки современных численных методов решения нелинейных задач механики сплошных сред позволили в настоящее время с высокой точностью определять кинетику напряженно-деформированного состояния конструктивных элементов. В настоящее время более актуальной является задача расчетной оценки совместных процессов неупругого циклического деформирования и накопления длительных статических повреждений конструкционных материалов.

Следует подчеркнуть, что разработка математических моделей, соответствующих действительному процессу нагружения материала в условиях эксплуатации конструкции, во многом определяется точностью экспериментального определения входящих в математическую модель материальных параметров.

Заключение

Оценка прочности оборудования АЭС — это не только задача расчета напряженно-деформированного состояния конструкции, но и глубокий анализ условий развития различных видов предельных состояний. Современный нормативный подход, основанный на допущении упругопластической работы материалов, позволяет более гибко и реалистично оценивать допустимые нагрузки, учитывая перераспределение напряжений, циклические процессы и влияние температурных факторов. В то же время, для уточнения условий прочности и предупреждения возможных повреждений важно использовать теорию приспособляемости и, при необходимости, методы прямого расчета кинетики деформирования. Комплексный подход, сочетающий нормативную базу, современные вычислительные методы и экспериментальные данные, обеспечивает надежность и безопасность оборудования атомных станций в условиях длительной эксплуатации.

Проектирование зданий и инженерных сооружений в сейсмоопасных районах требует особого внимания к оценке их сейсмостойкости. Целью таких расчетов является обеспечение устойчивости, прочности и безопасности конструкций при возможных землетрясениях. В соответствии с СП 14.13330.2018, при проектировании следует учитывать два уровня сейсмического воздействия: расчетное и контрольное землетрясение.

Уровни сейсмического воздействия

1. Расчетное землетрясение (РЗ)

Расчетное землетрясение соответствует ожидаемому сейсмическому воздействию, с которым объект может столкнуться в течение срока своей службы. Этот уровень землетрясения используется для основного проектного расчета. При этом здание должно:

• Не разрушаться.
• Сохранять несущую способность.
• Обеспечивать безопасность эвакуации людей.
• Допускать ремонтопригодность конструкции после землетрясения.

Расчет ведется с учетом коэффициентов динамичности, форм колебаний и возможного демпфирования. В большинстве случаев применяется линейно-спектральный метод.

2. Контрольное землетрясение (КЗ)

Контрольное землетрясение — это редкое, но потенциально возможное сильное землетрясение, которое может произойти с низкой вероятностью в течение срока службы объекта. Оно учитывается при проектировании объектов повышенного уровня ответственности — например, зданий класса КС-3, ядерных установок, опасных производственных объектов, больниц, мостов и др.

При КЗ конструкция должна сохранять целостность и предотвращать прогрессирующее разрушение, даже если после события потребуется восстановление или полная замена здания. Это ключевой элемент в обеспечении жизнестойкости инфраструктуры при экстремальных природных воздействиях.

Для каких зданий выполняют расчет на контрольное землетрясение

В соответствии с СП 14.13330.2018 расчету на контрольное землетрясение подлежат:

• объекты, отнесенные к особо опасным и технически сложным;
• объекты жизнеобеспечения городов и населенных пунктов;
• монументальные здания и сооружения;
• правительственные здания;
• здания служб МЧС и полиции;
• системы энергоснабжения, водоснабжения;
• здания центральных государственных музеев, архивов, органов управления, хранилищ национальных и культурных ценностей, зрелищные объекты;
• учреждения здравоохранения и торговые предприятия с массовым нахождением людей;
• сооружения пролетом более 60 метров;
• жилые, общественные и административные здания и сооружения высотой более 75 метров;
• здания образовательных организаций, лечебно-профилактических медицинских организаций со стационаром;
• другие здания и сооружения, разрушения которых могут привести к тяжелым экономическим, социальным и экологическим последствиям.

Что проверяется при расчете

Целью расчета является подтверждение общей устойчивости, неизменяемости, однородности конструкций здания, способности конструкции к перераспределению внешнего сейсмического воздействия за счет формирования пластических шарниров и иных нелинейных эффектов.

В рамках расчета на КЗ проводится:

• Динамический расчет.
• Учет нелинейной работы материалов (пластическая деформация, образование трещин).
• Анализ перемещений, усилий и предельных состояний несущих элементов.
• Проверка конструктивных решений на предмет обеспечения сейсмостойкости.

Методы задания нагружающего воздействия

При поверочном расчете на контрольное землетрясение расчет проводится во временной области с использованием трехкомпонентных акселерограмм (зависимостей ускорения движения основания от времени по каждой из трех пространственных координат).

В одной и той же сейсмической зоне законы колебаний грунта, наблюдаемые при разных землетрясениях, могут быть различными, так как зависят от множества факторов. Поэтому полное описание сейсмологической обстановки на рассматриваемой площадке требует учета не одного закона, а их ансамбля, соответствующего различным возможным реализациям землетрясения.

Три компоненты акселерограммы, используемые при динамическом расчете, должны быть различными и взаимно статически независимыми, иначе при расчетах с одновременным их использованием результаты будут получаться с погрешностью (чаще в сторону завышения сейсмических нагрузок).

Кроме этого, акселерограммы должны быть сбалансированными, то есть скорость движения основания после воздействия землетрясения должна равняться нулю.

Учет нелинейных эффектов

При расчете зданий и сооружений на контрольное землетрясение недостаточно ограничиваться только линейными моделями. В условиях экстремальных сейсмических воздействий поведение конструкции выходит за пределы упругости: материалы начинают переходить в пластическое состояние, происходит перераспределение усилий, а часть элементов может терять несущую способность.

Учет нелинейностей — критически важен, потому что:

• Контрольное землетрясение предполагает повреждения, а не только упругую работу конструкции. Без учета пластичности нельзя достоверно предсказать, как поведет себя здание при превышении упругих пределов.
• Игнорирование пластических деформаций занижает перемещения и завышает напряжения, что может привести к неверным инженерным решениям.
• Пластическая работа конструкции — это один из основных ресурсов энергорассеивания, то есть способности здания гасить энергию сейсмического воздействия за счет локальных деформаций, а не разрушения.
• В реальности обрушение начинается с образования пластических шарниров, потери устойчивости отдельных элементов или их сечений. Линейный расчет такие эффекты не учитывает.

Нелинейный расчет включает в себя:

• Материальную нелинейность — моделирование пластического поведения бетона, стали и других материалов.
• Геометрическую нелинейность — учет больших перемещений, поворотов, потери устойчивости и перераспределения усилий.
• Контактную нелинейность — поведение сопрягаемых элементов, например, трение, отрыв, зазоры в соединениях.

Учет демпфирования

Демпфирование — это способность конструкции рассеивать энергию колебаний. В условиях землетрясения, когда здание подвергается циклическим и часто резонансным воздействиям, именно демпфирующие свойства конструкции играют ключевую роль в снижении амплитуды перемещений и усилий.

Учет демпфирования:

• Снижает амплитуду колебаний, особенно вблизи резонансных частот.
• Уменьшает уровень внутренних сил в элементах конструкции.
• Повышает устойчивость и живучесть здания в условиях многократных импульсов сейсмического воздействия.

Без учета демпфирования расчет может давать избыточно завышенные перемещения, ускорения и напряжения, особенно в системах с высокой гибкостью (например, в высотных зданиях или конструкциях с мягким первым этажом).

В инженерной практике применяются несколько моделей демпфирования:

• Пропорциональное демпфирование Релея (Rayleigh damping) — наиболее распространенный подход, основанный на комбинации масс и жесткости.
• Коэффициент вязкого демпфирования — описывает энергорассеяние в элементах как линейную зависимость между скоростью и усилием.
• Модель гистеретического демпфирования — более реалистичная для учета пластических деформаций, особенно в нелинейных расчетах.
• Специальные демпфирующие устройства — например, вязкостные демпферы, маятниковые подвески, фрикционные связи, которые задаются в модели явно.

Заключение

Расчет зданий и сооружений на контрольное землетрясение — это не просто формальное выполнение нормативных требований, а ключевой элемент обеспечения сейсмобезопасности объектов, особенно тех, от которых зависит жизнь и здоровье людей, безопасность окружающей среды и стабильность инфраструктуры.

Учет пластичности, нелинейного поведения, демпфирования и других факторов позволяет получить реалистичную оценку поведения конструкции в экстремальных условиях, выявить слабые места и заранее принять инженерные решения, которые предотвращают катастрофу.

Наша команда специализируется на инженерных расчетах любой сложности: от анализа простых каркасных зданий до сейсмостойкого обоснования оборудования атомных станций. Мы работаем по действующим нормам, применяем современные расчетные методики и находим индивидуальные решения для каждого объекта.

В статье подробно рассмотрены ключевые аспекты обеспечения сейсмостойкости оборудования атомных электростанций. Особое внимание уделяется оборудованию I категории сейсмостойкости, критически важному для безопасности станции.

В статье описываются методы анализа, а также критерии оценки работоспособности оборудования при сейсмических воздействиях.

Материал будет полезен инженерам, проектировщикам и специалистам в области ядерной энергетики, стремящимся к глубокому пониманию стандартов и практик сейсмической защиты АЭС.

Сейсмостойкость оборудования АЭС

Одним из важнейших этапов обоснования прочности и работоспособности разрабатываемого оборудования является анализ сейсмостойкости.

Подход к обеспечению сейсмостойкости оборудования атомных станций имеет определенную специфику по сравнению с иными объектами, определяющуюся следующими обстоятельствами:

1. Атомные станции являются объектами повышенной опасности и чрезвычайно высокой ответственности, следовательно при их проектировании учитывают возможность реализации значительно более редких, а значит и более сильных землетрясений.
2. Само понятие «сейсмостойкость» имеет для атомных станций более широкий смысл, заключающийся, помимо прочности при сейсмическом воздействии, еще и в необходимости выполнения функций, связанных с обеспечением безопасности, во время и после прохождения землетрясения.

Требования к оборудованию АЭС I категории сейсмостойкости

Нормы (НП‑031‑01, ПНАЭ Г‑7‑002‑86) для оборудования АЭС I категории сейсмостойкости (оборудование систем безопасности, элементы важные для безопасности и др.) предъявляют требования:

• Сохранять работоспособность при землетрясении интенсивностью до ПЗ (проектное землетрясение) включительно и после его прохождения.
• Сохранять способность выполнять функции, связанные с обеспечением безопасности атомных станций, во время и после прохождения землетрясения интенсивностью до МР3 (максимальное расчетное землетрясение) включительно.

Обоснование соблюдения последнего требования сводится к следующему.

1. Для оборудования, не имеющего в своем составе подвижных частей, требования сейсмостойкости могут быть подтверждены определением напряженно-деформированного состояния исследуемой конструкции под действием на нее одновременно эксплуатационных и сейсмических нагрузок. Допустимый уровень такого напряженного состояния определяется допускаемыми напряжениями, определенными в соответствии с действующими нормативными документами.
2. Для оборудования, имеющего в своем составе подвижные части (исполнительные механизмы системы управления и защиты, насосы, арматура, вентиляционные установки, электродвигатели), дополнительно должна быть подтверждена возможность функционирования подвижных элементов конструкции в процессе воздействия МР3.

В качестве критериев работоспособности могут быть приняты, например:

а) Для насосных агрегатов и электродвигателей — отсутствие выбора конструктивного зазора между ротором и статором, а также непревышение удельных нагрузок в подшипниках.

б) Для исполнительных механизмов системы управления и защиты — подтверждение проектного времени сброса стержней при прохождении через внутрикорпусные элементы при их поперечных нерегулярных смещениях вследствие сейсмических нагрузок.

в) Для арматуры — достаточность проектных усилий, необходимых для перемещения и уплотнения запорного органа, в условиях приложения дополнительных сейсмических нагрузок.

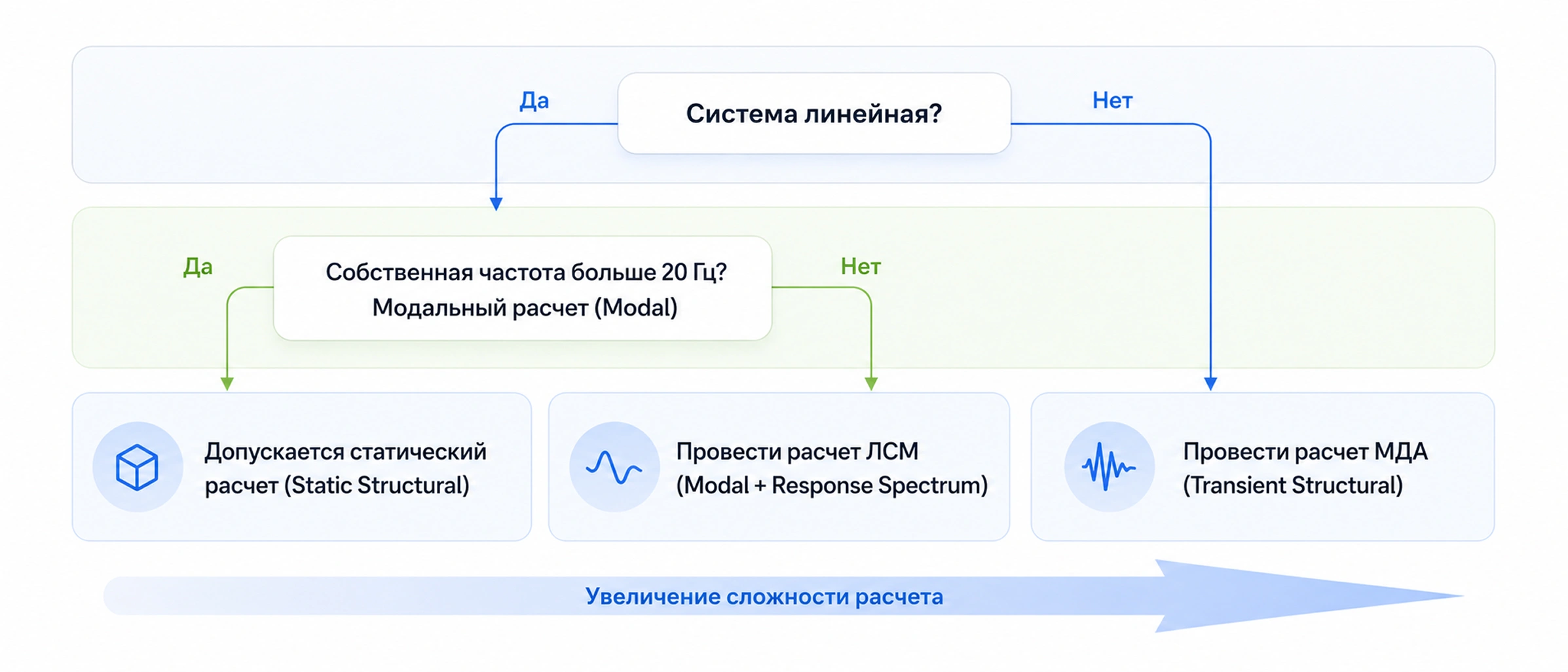

Методы анализа сейсмостойкости оборудования АЭС

Нормативной документацией (НП‑031‑01, ПНАЭ Г‑7‑002‑86) устанавливаются три метода обоснования прочности и работоспособности при сейсмических воздействиях:

1. Статический метод

При расчете статическим методом пренебрегают вынужденными колебаниями конструкции, то есть рассматривают ее как абсолютно твердое тело. Такое допущение может быть принято если все собственные частоты конструкции выше частот воздействия. Такой расчет проводится путем приложения инерционной нагрузки, равной спектральному ускорению соответствующему, собственной частоте конструкции, либо ускорению нулевого периода. Ускорение нулевого периода для спектра ответа определяется как значение спектрального ускорения, при котором кривая спектра ответа приближается к горизонтальной прямой.

2. Линейно-спектральный метод

В настоящее время для сейсмических расчетов конструкции, в том числе сооружений и оборудования АЭС, наиболее широко применяется линейно-спектральный метод. Данный метод основан на разложении системы дифференциальных уравнений движения по собственным формам.

Для расчета используется исходное сейсмическое воздействие, заданное в виде спектров отклика.

3. Метод динамического анализа

Метод динамического анализа основан на интегрировании по времени уравнений движения конструкции. При динамическом анализе в качестве нагружающего фактора используются зависимости движения основания от времени.

Важнейшим параметром для динамического анализа является шаг интегрирования (приращение времени между расчетными моментами времени). Величина данного параметра должна выбираться аккуратно, так как это определяет точность решения. Размер шага интегрирования должен быть достаточно малым чтобы отследить частоту отклика, частоту контакта (при наличии), эффекты распространения волн (если необходимо учитывать), нелинейность отклика (пластичность, статус контакта).

В соответствии с рекомендациями, верхняя граница шага интегрирования может быть принята как величина 1/20f, где f — частота отклика. Частота отклика — средневзвешенное всех собственных частот конструкции, возбуждаемых при данной нагрузке.

При задачах с контактом шаг интегрирования должен быть достаточно малым, чтобы отследить частоту колебаний в зазоре. В соответствии с рекомендациями, для корректной передачи усилий между телами шаг интегрирования может быть ограничен величиной 1/30fк, где fк — частота колебаний в зазоре.

Виды нелинейностей:

При выборе расчетного метода необходимо корректно классифицировать рассматриваемую систему как линейную или нелинейную. Поведение конструкции считается нелинейным если при нагружении происходит значительное изменение жесткости. Нелинейное поведение конструкции проявляется в нескольких случаях, которые можно условно сгруппировать в три категории:

• Геометрическая нелинейность (в процессе движения системы ее характеристики изменяются вследствие больших перемещений, наличия зазоров и люфтов, и прочее).
• Нелинейность материала (пластичность, нелинейная упругость, ползучесть).
• Нелинейность изменяющегося состояния (контакт).

Методы задания нагружающего воздействия

Наиболее полным образом сейсмическое воздействие на оборудование определяется законом колебаний основания. Различают три типа таких законов: зависимости перемещений, скоростей и ускорений от времени.

Однако даже в одной и той же сейсмической зоне законы колебаний грунта, наблюдаемые при разных землетрясениях, могут быть различными, так как зависят от множества факторов. Поэтому полное описание сейсмологической обстановки на рассматриваемой площадке требует учета не одного закона, а их ансамбля, соответствующего различным возможным реализациям землетрясения.

Часто используется иной способ задания сейсмического воздействия: с помощью спектров ответа, характеризующих динамическую реакцию простейшей механической системы — линейного неконсервативного осциллятора.

Идеальным представлением сейсмических характеристик площадки являлся бы достаточно полный перечень записей сейсмических движений грунта, зарегистрированных непосредственно в данном месте. По ним затем мог бы быть построен спектр отклика.

Однако сильные землетрясения происходят редко, и получить такой массив записей невозможно. По этой причине в качестве исходной сейсмической характеристики площадки задают спектр отклика, а уже по нему при необходимости генерируют расчетные сейсмические движения основания.

Три компоненты акселерограммы, используемые при динамическом расчете, должны быть различными и взаимно статически независимыми, иначе при расчетах с одновременным их использованием результаты будут получаться с погрешностью (чаще в сторону завышения сейсмических нагрузок).

В качестве трех компонент акселерограммы может быть использована одна и та же запись со сдвигом по оси времени, однако такие записи не могут считаться различными.

Заключение

В данной статье рассмотрена специфика и методы обоснования сейсмостойкости оборудования АЭС. Описаны требования к исходным данным и ограничения рассмотренных методов.

Описанный в работе комплексный подход к анализу сейсмостойкости разрабатываемого оборудования основан на соблюдении следующих принципов:

• Анализ требований соответствующей нормативной документации к данному типу оборудования (с учетом категории сейсмостойкости).
• Выбор расчетного метода, обеспечивающего учет всех особенностей конструкции и удовлетворяющего требованиям по точности.
• Корректный выбор способа задания нагружающего воздействия в зависимости от метода расчета, свойств системы и других факторов.
• Соблюдение требований к построению расчетных моделей исследуемых конструкций с целью отражения реальных жесткостных и весовых характеристик, обеспечивающих получение достоверных результатов.
• Учет особенностей задания исходных данных (достаточное количество учтенных форм колебаний конструкции, учет затухания энергии, выбор шага интегрирования, настройка контактного взаимодействия).
• Использование современного высокопроизводительного аттестованного конечно-элементного вычислительного комплекса для расчета напряженно-деформированного состояния конструкций.

Статья посвящена ключевым аспектам обеспечения достоверности и качества численного моделирования напряженно-деформированного состояния (НДС) сложных конструкций в упругой области.

Информация может служить руководством для специалистов, занимающихся численным моделированием в области механики и машиностроения, и подчеркивает важность соблюдения установленных требований для получения достоверных и воспроизводимых результатов.

Введение

Численное моделирование все более широко используется для исследования процессов, происходящих в сложных элементах конструкций. Применение численных методов позволяет снизить затраты на экспериментальные исследования и доводку изделий, делая возможным более глубокий, чем раньше, анализ функционирования конструкции и позволяя рассмотреть большое количество вариантов реализации конструкции.

Благодаря совершенствованию вычислительной техники и информационных технологий расширяется использование технологий численного моделирования анализа напряженно-деформированного состояния (НДС) деталей и узлов.

Вместе с тем использование современных вычислительных технологий для расчета НДС сложных конструкций в упругой области может приводить к неправильным результатам при несоблюдении ряда требований к используемому программному обеспечению компьютерного моделирования (ПО КМ) НДС сложных конструкций.

Накопленный в настоящее время опыт применения ПО для анализа в упругой области НДС сложных конструкций позволяет сформулировать общие требования к ПО и постановке задачи численного моделирования, выполнение которых должно обеспечить достоверность получаемых решений, что и является целью настоящего стандарта.

Установленные в настоящем стандарте правила сформулированы для проверки применимости ПО для исследования НДС сложных конструкций в упругой области, верификации и валидации моделей, и распространяются на задачи исследования НДС конструкций любой степени сложности, изготовленных из изотропных материалов с линейно-упругими свойствами, при статических нагрузках, и не распространяются на конструкции из материалов с нелинейно-упругим поведением, а также из анизотропных, композиционных и полимерных материалов.

Требования к конечно-элементным моделям сложных элементов конструкций для численного моделирования НДС в упругой области

Используемая для моделирования численными методами конечно-элементная модель должна соответствовать следующим требованиям:

1. Не допускается при генерации КЭМ с применением трехмерных твердотельных элементов использовать для тонкостенных конструкций менее трех элементов по толщине.
2. Допускается использовать пластинчатые или оболочечные элементы.
3. Нежелательно использовать треугольные и тетраэдральные элементы первого порядка при проведении численного моделирования в 2D- и 3D-постановках соответственно.
4. Рекомендуется использовать элементы второго порядка (с промежуточными узлами). Использование элементов первого порядка возможно при обосновании допустимости применения таких элементов для данной задачи.
5. Необходимо использовать контактные элементы для учета взаимодействия нескольких геометрических тел в рамках одной численной модели.
6. Допускается для сокращения времени расчетов применять модели меньшей размерности [0D (сосредоточенная масса), 1D и 2D], если это соответствует физической сущности задачи.
7. Допускается использовать условия циклического или периодического типов симметрии для уменьшения расчетной области и сокращения временных затрат, если объект обладает такими свойствами.
8. При подготовке к построению КЭМ геометрическая модель должна быть предварительно проверена на наличие дефектов, необъясняемых конструктивным обликом геометрической модели: поверхностей с острыми углами, геометрических объектов существенно меньшего размера по сравнению с габаритами модели, разрывов в непрерывности и т.д. При наличии указанных дефектов должна быть проведена коррекция геометрической модели.
9. Допускается упрощать геометрическую модель для ускорения генерации сетки (например, проводить операции по удалению фасок и галтелей, объединению линий и поверхностей). Эти операции не должны приводить к изменению НДС в «критических местах» рассматриваемых конструкций. Рекомендуется проводить сравнительные расчеты при принятии решений по упрощению геометрической модели.
10. Для построения КЭМ надлежащего качества над геометрическими моделями помимо коррекции и упрощения должны быть проведены действия по разделению геометрической модели на объемы упрощенной формы. Рекомендуется выделять части геометрической модели, на базе которых может быть сгенерирована упорядоченная сетка (в том числе методом протяжки), в отдельные объемы. Топология смежных объемов при их разделении должна быть сохранена. То есть количество вершин, граней и поверхностей на общей границе должно совпадать. Должна выполняться проверка твердотельной модели на наличие сдвоенных поверхностей и линий.
11. Допускается для построения КЭМ использовать сторонние сеточные генераторы при соблюдении требований к геометрии и проведении сравнительных численных исследований влияния импорта/экспорта геометрических моделей и КЭМ на результат.
12. Допускается для построения КЭМ использовать сторонние сеточные генераторы при соблюдении требований к геометрии и проведении сравнительных численных исследований влияния импорта/экспорта геометрических моделей и КЭМ на результат.
13. Для оценки качества КЭМ необходимо использовать различные критерии. Применение каждого из перечисленных ниже критериев является необходимым, но недостаточным условием КЭМ высокого качества.

Критерии оценки качества КЭМ

1. Критерии, основанные на геометрическом совершенстве элементов.
   Разработчики ПО вправе использовать различные подходы к данному виду оценки, однако их суть должна сводиться к тому, чтобы определять отличие используемых элементов от элементов идеальной формы. Разработчики ПО обязаны предоставлять количественные оценки качества сетки, подкрепленные конкретными верификационными примерами.

2. Критерии, основанные на исследовании изменения напряжений в узле в смежных элементах.
   При определении напряжений в точках интегрирования значения напряжений в узле КЭМ в смежных элементах будут различными. Сетка является тем более высокого качества, чем меньше параметр, характеризующий отношение разницы между максимальным и минимальным величинами напряжений к среднему в узле между смежными элементами. Этот параметр не должен превышать 10% в критических местах модели.

3. Критерии, основанные на исследовании зависимости напряжений от количества элементов.
   Необходимо провести серию последовательных расчетов, увеличивая в каждом выполняемом расчете число элементов КЭМ. Расчеты остановить и признать годной к применению КЭМ, когда разность вычисленных напряжений в наиболее напряженных зонах исследуемой конструкции в двух последовательных расчетах не будет превышать наперед заданного значения, определяемого требованиями к точности выполняемых расчетов и степенью ответственности исследуемой конструкции. Допускается использование элементов невысокого качества в заведомо некритичных местах конструкции.

Требования к расчетным моделям

Расчетная модель должна удовлетворять следующим требованиям:

• Обоснованность применения граничных условий и корректность используемых методов для расчета нагрузок должны быть подтверждены.
• Если рассчитываемый элемент сложной конструкции работает в условиях неравномерного нагрева, то характеристики материала необходимо задавать во всем диапазоне рабочих температур (например, в виде табличных данных). Допускается использование линейной интерполяции для определения характеристик промежуточных значений.
• Для ответственных деталей, разрушение которых может привести к человеческим жертвам или существенному экономическому ущербу, необходимо учитывать рассеяние характеристик и использовать в расчетах статистически обоснованные минимальные характеристики материалов, если это предусмотрено нормирующими в отрасли документами.
• Допускается для расчетов нагрузок (в том числе полей температур) использовать КЭМ, отличную от той, на которой численно определяется НДС, при наличии проверенной методики пересчета нагрузок с одной КЭМ на другую.

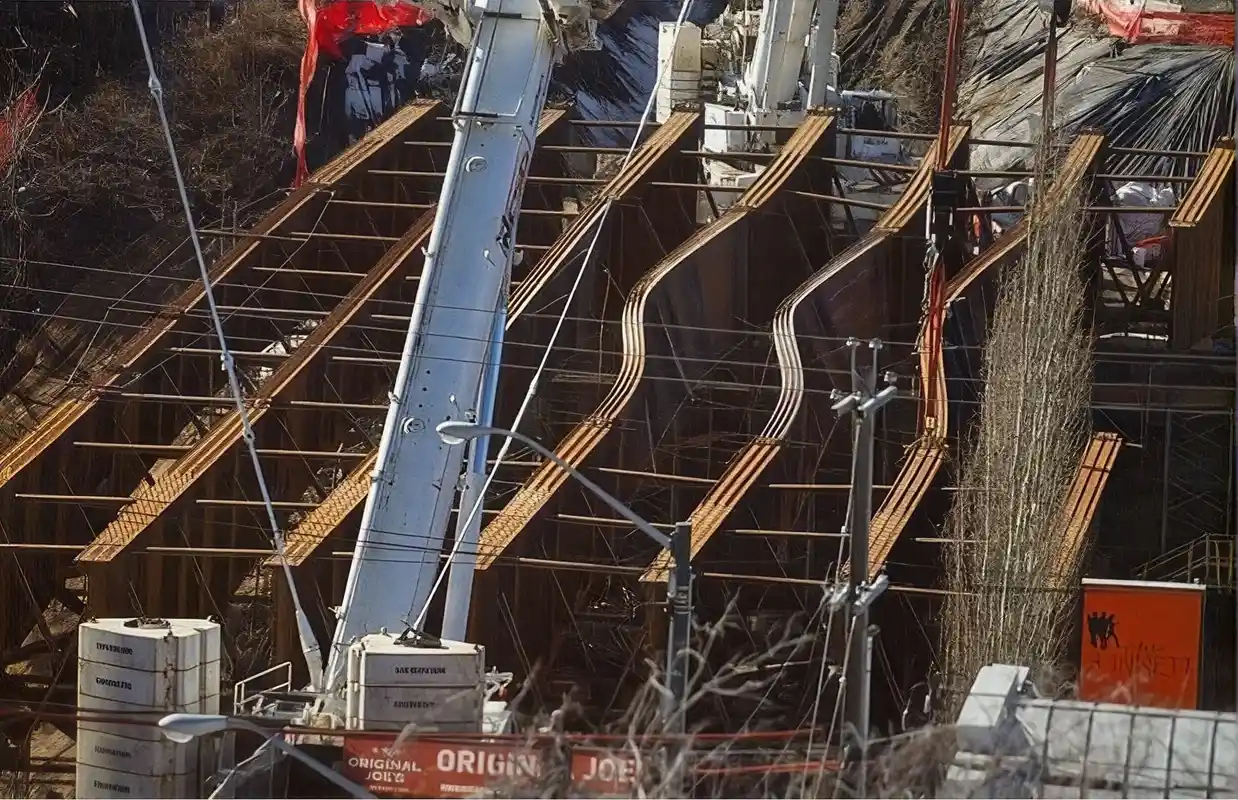

Что бы мы ни проектировали — жизнь все равно это проверит. Но лучше понять, есть ли у вашей конструкции шанс «выжить», еще до того, как случится серьезная ошибка.

Метод конечных элементов (МКЭ) — мощный инструмент. Но его результаты нужно обязательно проверять, особенно если вы не решаете учебную задачу с заранее известным ответом. Без этого можно легко поверить в неверные данные.

Простой и понятный алгоритм, который помогает выявлять ошибки и не попадать в ловушки МКЭ.

1. Проверьте форму деформации

Почему это важно:

Форма деформации показывает, работает ли модель как задумано. Это быстрый и наглядный способ заметить ошибки в условиях задачи.

Что делать:

• Не обращайте внимания на абсолютные значения — важна именно форма.
• Увеличьте масштаб отображения, если модель почти не деформируется.
• Визуально оцените: выглядит ли поведение модели логичным.

2. Проверьте значения деформаций

Программа часто автоматически масштабирует деформации. То, что вы видите на экране может не быть настоящей картиной.

Проверьте:

• Установите масштаб деформации 1,0.
• Сравните результат с ожидаемым поведением.
• Если модель не деформируется вообще, хотя должна — ищите ошибку в условиях или жесткостях.

Проверьте реактивные силы

Важные моменты:

• Проверка опор и упрощений

Если, например, вы задали опору по всей нижней поверхности, а в ней появилась растягивающая реакция — это ошибка. Такая сила там невозможна (разве что объект приклеен к основанию).

• Баланс нагрузок и реакций

Суммарные приложенные силы должны равняться сумме реакций. Если баланс не соблюден — где-то ошибка.

• «Мягкие пружины»

Их используют для стабилизации расчета, но:

Реакции в таких местах должны быть минимальны.

Если нет — возможно, модель нестабильна или пружины слишком жесткие.

• Альтернативные граничные условия

Не знаете, какие граничные условия выбрать? Смоделируйте оба варианта и сравните деформации — это поможет выбрать более реалистичный сценарий.

4. Оцените напряжения

Не спешите проверять прочность — сначала убедитесь, что напряжения вообще имеют смысл.

Советы:

• Отключите усреднение напряжений в настройках визуализации.
• Посмотрите, нет ли резких скачков напряжений между соседними элементами.
• Если скачки есть — уплотните сетку в этом участке.
• Разберитесь с режимами отображения напряжений — они сильно влияют на восприятие.

5. Выполните аналитический расчет

Это несложно — выполните грубую оценку усилий или прогиба в ключевых точках. Это:

• Сразу покажет, если МКЭ показывает ложные результаты.
• Даст интуитивное понимание поведения конструкции.
• Укрепит уверенность в расчетной модели.

Как температура влияет на прочность материалов?

В статье просто и понятно объясняются основные физические принципы, формулы и причины появления термических напряжений и усталостных трещин.

Как возникают температурные напряжения

Размеры физически однородного тела определяются исключительно его среднеинтегральной (среднемассовой) температурой.

Из этого следуют выводы:

• Если в любой точке однородного тела температура одинаковая и равна среднемассовой, то температурные напряжения в теле равны нулю и тело занимает размеры, соответствующие значению его интегральной температуры;
• Температурные напряжения в однородном теле возникают, если в какой-либо точке тела значение температуры будет отличаться от среднеинтегральной;
• Температурные напряжения могут возникнуть в теле и при однородном температурном поле, если в теле имеются области физической неоднородности или с различными значениями коэффициента температурного удлинения, или с различным значением модуля упругости;
• Величина температурных напряжений в теле с неоднородной температурой может быть больше определенной по формуле, если на них наложатся напряжения, обусловленные геометрическими неоднородностями конструкции (концентраторы напряжений), которые должны определяться и учитываться отдельно;
• Если значение температуры в точке тела меньше среднеинтегральной, то в этой точке будут возникать растягивающие (принято считать их положительными) напряжения, в противном случае сжимающие (принято считать их отрицательными).

Формула для определения температурных напряжений:

Включаем воображение: как мысленный эксперимент помогает понять температурные напряжения

Понять природу температурных напряжений просто, если представить, что мы мысленно «отделяем» небольшой слой материала с температурой T_i от остального тела, которое нагрето до температуры T_инт.

Если температура слоя T_i меньше, чем T_инт, то этот холодный слой в свободном состоянии хотел бы сжаться. Но так как он остается частью более теплого тела, которое его «удерживает» в растянутом состоянии, в этом слое возникают растягивающие напряжения.

Наоборот, если температура слоя T_i выше, чем у остального тела T_инт, то он стремился бы расшириться, но окружающий холодный материал его сдерживает, и возникают сжимающие напряжения.

При этом растягивающие напряжения являются более неблагоприятными для прочности, поскольку вызывают растяжение материала.

Что важно учитывать

По своей природе температурные напряжения относятся к разряду деформационных напряжений, поскольку обусловлены тепловыми процессами внутри тела и по величине возможных тепловых деформаций ограничены величиной α · (T_инт − T_i).

При α примерно равном 2 · 10⁻⁵ 1/°С и максимально возможном диапазоне применения конструкционных материалов (до 1000 °С) получаем максимально возможную реализуемую температурную относительную деформацию, не превышающую 2 %.

При этом для большинства используемых пластичных конструкционных сталей деформация разрушения лежит в диапазоне от 20 до 40 %. Иными словами, для пластичных материалов максимально возможные однократные тепловые воздействия не могут вызвать их разрушение.

По этой причине однократные тепловые воздействия, либо воздействия с малой повторяемостью, для подавляющего большинства конструкционных материалов в температурном диапазоне их применения не представляют опасности.

Однако для некоторых хрупких конструкционных материалов (например, чугун и стекло) или материалов, которые могут «охрупчиваться» в процессе эксплуатации (например, под действием облучения), однократные тепловые воздействия уже нельзя игнорировать при выполнении расчетов конструкций на прочность наряду с напряжениями механической природы.

Циклическое нагружение температурными воздействиями

Как показал опыт, многократно повторяющиеся (циклические) температурные напряжения могут вызвать повреждение металла конструкций с развитием усталостных трещин. Сам факт появления усталостных трещин определяется в настоящее время нормативными документами прочности как «браковочный» признак, не разрешающий дальнейшую работу конструкции.

Момент образования в металле усталостных трещин (видимых невооруженным взглядом, т. е. размером от 0,5 до 2 мм) для оборудования АЭС рекомендуется определять расчетом циклической прочности — раздел 5.6 «Норм расчета на прочность оборудования и трубопроводов АЭУ» ПНАЭ Г‑7‑002‑86.

Учитывая громоздкость таких зависимостей и самой процедуры определения циклических напряжений, в настоящее время применяются специализированные расчетные программы. Тем не менее, для осознанного применения этого метода следует иметь в виду основные физические представления, на основе которых разработан метод. Они достаточно простые и заключаются в следующем:

1. Однократные температурные напряжения не представляют опасности для пластичных конструкционных материалов. Тем не менее, циклическое повторное нагружение конструкции может со временем привести к появлению усталостных трещин. Многочисленные исследования конструкционных материалов показали, что время до появления усталостных трещин находится в прямой зависимости от величины пластичности конструкционного материала и в обратной зависимости от величины циклической деформации в цикле нагружения.
2. Циклические напряжения в разных режимах нагружения конструкции могут быть разными. При этом на момент появления трещины практически не влияет последовательность чередования циклов с разной величиной напряжений — в большей степени имеет значение общее количество циклов с наибольшими и меньшими по величине значениями. Для учета этого анализу подвергают циклограмму изменения напряжений за всю историю нагружения, последовательно выделяя количество нагружений с разными размахами напряжений.
3. Температурные напряжения определяют по температурным полям, полученным при решении задачи нестационарной теплопроводности. При этом главной задачей является определение циклов изменения градиентов температуры в исследуемых точках конструкции. Также важно помнить, что следует рассматривать напряжения с учетом знака, так как это необходимо для правильного определения размахов и амплитуд в цикле изменения напряжений.
